Подшипник ступицы: надежная опора колеса

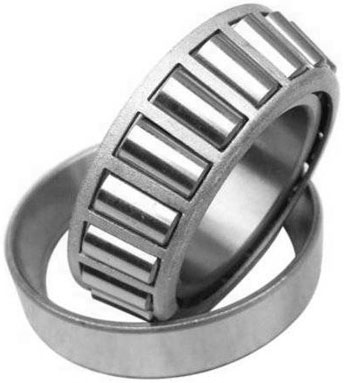

Самоустанавливающийся конический подшипник ступицы
Самоустанавливающийся конический подшипник ступицы

В большинстве колесных транспортных средств колеса удерживаются ступицей, которая опирается на ось через специальные подшипники. Все о подшипниках ступицы, их существующих типах, конструкциях, особенностях работы и применимости, а также о правильном подборе и замене этих деталей — читайте в статье.


Что такое подшипник ступицы?

Подшипник ступицы (ступичный подшипник) — узел ходовой части (подвески колес) колесных транспортных средств; подшипник качения той или иной конструкции, обеспечивающий соединение, центровку и свободное вращение ступицы колеса на оси.

Ступичный подшипник выполняет несколько функций:

  • Обеспечение возможности вращения ступицы на оси (цапфе) с минимизацией сил трения;
  • Механическое соединение ступицы с осью (цапфой) или поворотным кулаком;
  • Центровка ступицы на оси;
  • Распределение радиальных и поперечных сил и моментов, передающихся от колеса через ступицу на ось и подвеску автомобиля, и в обратном направлении;
  • Разгрузка полуосей ведущего моста — колесо держится не на полуоси, а опирается на поворотный кулак, цапфу или балку моста.

Ступичные подшипники используются для монтажа ступиц всех колес легковых и грузовых автомобилей, автобусов, тракторов и иной техники, управляемых колес тракторов малых тяговых классов (обычно в них задние колеса жестко соединены с полуосями), а также в мотор-колесах транспортных средств с электромеханической трансмиссией. Подшипник ступицы имеет первостепенное значение для ходовой части ТС, поэтому при любых неисправностях он подлежит замене. Но прежде, чем делать покупку подшипника, необходимо разобраться в его типах, конструкции и особенностях.


Типы, конструкция и особенности подшипников ступицы

Для установки ступиц на оси используются подшипники качения, которые при высокой прочности и надежности обеспечивают максимальное снижение сил трения. В общем случае конструкция подшипника проста: это два кольца — наружное и внутреннее — между которым расположен ряд тел качения, заключенных в сепаратор (сетку из металла или пластика, обеспечивающую правильное расположение тел качения). Внутреннее пространство заполнено консистентной смазкой, щели между кольцами закрыты крышками, предотвращающими утечку смазки и загрязнение внутренней части подшипника. Устройство различных типов подшипников может отличаться, о чем сказано ниже.

Ступичные подшипники классифицируются по конструкции и используемым телам качения, а также по направлению воспринимаемой нагрузки.

По используемым телам вращения подшипники бывают:

  • Шариковые — качение происходит на стальных шариках;
  • Роликовые — качение осуществляется на роликах конической формы.

При этом по расположению тел качения подшипники делятся на две группы:

  • Однорядные;
  • Двухрядные.

В первом случае между кольцами располагается один ряд шариков или роликов, во втором — по два ряда.

По нормальному для них направлению нагрузки подшипники ступицы бывают:

  • Радиально-упорные;
  • Радиально-упорные самоустанавливающиеся.

Радиально-упорные подшипники воспринимают силы, направленные как поперек оси (по радиусу), так и вдоль нее. Это обеспечивает нормальную работу подшипника, независимо от характера движения колес — будь то это колебания в вертикальной плоскости (при проезде по неровностям дороги), или отклонения колеса от продольной оси (повороты управляемых колес, боковые нагрузки на колеса при преодолении радиусов или при движении с уклоном, боковые удары по колесам и т.д.).

Самоустанавливающиеся подшипники за счет конструкции обеспечивают компенсацию некоторой несоосности оси и ступицы, снижая интенсивность износа деталей.

Конструктивно подшипники рассмотренных выше типов отличаются.

Однорядные конические радиально-упорные подшипники. Состоят из двух колец, между которыми зажаты конические ролики, разделенные сепаратором. Внутреннее пространство подшипника заполнено консистентной смазкой, она защищена от засорения и утечек с помощью уплотнительного кольца. Деталь этого типа является неразборной.

Однорядные конические радиально-упорные самоустанавливающиеся подшипники. Состоят из двух колец, между которыми расположен ряд конических роликов в сепараторе. Однако детали не имеют жесткого соединения, поэтому ролики могут несколько изменять свое положение при смещении оси ступицы относительно оси цапфы. Подшипник является разборным либо частично разборным (снимается только наружное кольцо, внутреннее кольцо и сепаратор с роликами составляет цельную деталь).

Конструкция ступицы с интегрированным двухрядным шариковым самоустанавливающимся подшипником
Ступица с интегрированным двухрядным шариковым самоустанавливающимся подшипником

Двухрядные шариковые радиально-упорные обычные и самоустанавливающиеся подшипники. Состоят из двух широких колец, между которыми в шахматном порядке расположены два ряда шариков, разделенных общим сепаратором. Самоустанавливающиеся подшипники за счет особой формы внутренних поверхностей колец обеспечивают возможность смещения рядов шариков относительно оси цапфы. Обычные подшипники этого типа являются неразборными, самоустанавливающиеся — могут быть как неразборными, так и разборными.

Двухрядные роликовые радиально-упорные подшипники. Имеют конструкцию, аналогичную предыдущей. Обычно конические ролики каждого ряда имеют зеркальное расположение — широкой частью роликов наружу. Такое положение обеспечивает равномерное распределение нагрузок и центровку деталей. Подшипники этого типа являются неразборными.

Наконец, ступичные подшипники делятся на две группы по конструктивному исполнению:

  • Отдельные подшипники;
  • Подшипники, объединенные в один узел со ступицей.

Первый тип — это обычные подшипники, которые могут устанавливаться и демонтироваться без замены других сопряженных деталей. Второй тип — это подшипники, интегрированные в ступицу колеса, поэтому они не могут заменяться отдельно.


Места установки и применимость ступичных подшипников

Подшипники ступицы делятся на ряд групп по месту установки и применимости:

  • Подшипники ступиц управляемых ведущих колес (переднеприводных и полноприводных автомобилей);
  • Подшипники ступиц управляемых ведомых колес (заднеприводных автомобилей);
  • Подшипники ступиц ведомых неуправляемых колес (переднеприводных автомобилей, а также четырехосных автомобилей с опорными не ведущими мостами);
  • Подшипники ступиц ведущих неуправляемых колес (заднеприводных и полноприводных автомобилей).

В различных по типу мостах и ступицах используются определенные типы подшипников:

  • В ступицах управляемых ведущих колес легковых автомобилей — двухрядные шариковые или роликовые подшипники;
  • В ступицах неуправляемых ведущих и ведомых колес легковых автомобилей — как двухрядные шариковые или роликовые подшипники (в большинстве современных авто), так и по два конических подшипника (во многих авто ранних выпусков, в том числе и отечественных);
  • В ступицах всех колес полноприводных и заднеприводных коммерческих и грузовых автомобилей, автобусов, тракторов и иной техники (за редким исключением) — по два конических подшипника.
Конструкция ступичного узла задних колес переднеприводных легковых автомобилей
Конструкция ступичного узла задних колес переднеприводных легковых автомобилей

Монтаж подшипников осуществляется различными способами. На задних колесах переднеприводных легковых ТС подшипник ступицы надевается на цапфу, а на его наружное кольцо монтируется сама ступица либо тормозной барабан. Такую же конструкцию имеют и аналогичные узлы грузовых автомобилей и заднеприводных легковых автомобилей, однако здесь на ось устанавливается по два подшипника. На передних колесах переднеприводных легковых автомобилей подшипник устанавливается в поворотный кулак, а ступица монтируется во внутреннее кольцо подшипника.


Вопросы подбора, замены и обслуживания подшипника ступицы

Ступичные подшипники подвергаются высоким нагрузкам, поэтому они подвержены быстрому износу и поломкам. В тех случаях, когда появляется гул подшипников, ухудшается управляемость автомобиля, возникает неустранимый люфт ступиц и наблюдается перегрев ступичных узлов, следует проверить подшипники. При обнаружении их износа или поломок необходимо произвести замену.

На замену следует выбирать подшипники тех типов и каталожных номеров, которые были установлены ранее. Изменять тип ступичного подшипника не рекомендуется, так как это может непредсказуемо изменить характеристики ходовой части. Особое внимание нужно уделять выбору конических подшипников, устанавливаемых парами — в одних случаях их можно заменять независимо друг от друга, в других случаях возможна только парная замена. А если в автомобиле используются ступицы с интегрированными подшипниками, то покупать придется весь узел в сборе — отдельная замена подшипников в них невозможна.

Производить замену и регулировку ступичных подшипников следует в соответствии с инструкцией по ремонту данного автомобиля (автобуса, трактора), а впоследствии нужно выполнять оговоренные инструкцией мероприятия по техническому обслуживанию данных узлов. Решив выполнять замену самостоятельно, следует запастись специальным инструментом для выпрессовки и запрессовки подшипников, иначе эту работу выполнить не удастся.

При правильном подборе и замене, а также при регулярном ТО ступичных подшипников ходовая часть транспортного средства будет нормально работать в любых условиях на протяжении десятков тысяч километров.
