Компрессор МАЗ: «сердце» пневматической системы грузовика

Основу пневматической системы грузовых автомобилей МАЗ составляет агрегат для нагнетания воздуха — поршневой компрессор. О воздушных компрессорах МАЗ, их типах, особенностях, конструкции и принципе работы, а также о правильном обслуживании, выборе и покупке этого агрегата — читайте в данной статье.


Что такое компрессор МАЗ?

Компрессор МАЗ — компонент тормозной системы грузовых автомобилей Минского автозавода с пневматическим приводом механизмов; машина для сжатия поступающего из атмосферы воздуха и подачи его к агрегатам пневматической системы.

Компрессор является одним из основных компонентов пневмосистемы, на него возлагается три основных функции:

• Забор воздуха из атмосферы;
• Сжатие воздуха до необходимого давления (0,6-1,2 МПа в зависимости от режима работы);
• Подача необходимого объема воздуха в систему.

Компрессор устанавливается на входе в систему, обеспечивая подачу в нее сжатого воздуха в объеме, достаточном для нормального функционирования всех компонентов тормозной системы и прочих потребителей. Некорректная работа или отказ этого агрегата снижает эффективность тормозов и ухудшает управляемость транспортного средства. Поэтому неисправный компрессор необходимо как можно скорее отремонтировать или заменить, а чтобы сделать верный выбор агрегата, нужно разобраться в его типах, особенностях и характеристиках.


Типы, характеристики и применимость компрессоров МАЗ

На автомобилях МАЗ используются поршневые одноступенчатые воздушные компрессоры с одним и двумя цилиндрами. Применимость агрегатов зависит от модели установленного на автомобиле мотора, наиболее широкое применение получили две базовых модели:

  • 130-3509 для ТС с силовыми установками ЯМЗ-236 и ЯМЗ-238 различных модификаций, ММЗ Д260 и других, а также с новыми силовыми установками ЯМЗ "Евро-3" и выше (ЯМЗ-6562.10 и прочими);
  • 18.3509015-10 и модификации для ТС с силовыми установками ТМЗ 8481.10 различных модификаций.

Базовая модель 130-3409 — 2-цилиндровый компрессор, на основе которого создана целая линейка агрегатов, их основные параметры представлены в таблице:

Модель компрессораПроизводительность, л/минПотребляемая мощность, кВтТип привода
16-35090122102,17Клиноременная передача, шкив 172 мм
161-35090122102,0
161-3509012-202752,45
540-3509015,
540-3509015 Б1
2102,17
5336-3509012210

Данные агрегаты обеспечивают указанные характеристики при номинальной частоте вращения вала 2000 об/мин и сохраняют до максимальной частоты 2500 об/мин. Компрессоры 5336-3509012, предназначенные для более современных двигателей, работают при частотах вращения вала 2800 и 3200 об/мин соответственно.

Компрессоры монтируются на двигатель, соединяясь с его системами охлаждения и смазки. Головка агрегата имеет водяное охлаждение, цилиндры — воздушное охлаждение за счет развитого оребрения. Смазка трущихся деталей — комбинированная (различные детали смазываются под давлением и разбрызгиванием масла). Отличия между модификациями компрессоров базовой модели 130-3409 заключается в различном положении впускных и выпускных патрубков системы охлаждения и смазки, и конструкцией клапанов.

Агрегат 18.3509015-10 — одноцилиндровый, производительностью 373 л/мин при номинальной частоте вращения вала 2000  об/мин (максимальная — 2700 об/мин, максимальная при сниженном давлении на выходе — 3000 об/мин). Компрессор монтируется на двигатель, имеет привод от шестерен газораспределительного механизма, подключается к системам охлаждения и смазки мотора. Охлаждение головки — жидкостное, охлаждение цилиндра — воздушное, смазка — комбинированная.

Отдельную группу составляют компрессоры 5340.3509010-20/LK3881 (одноцилиндровый) и 536.3509010/LP4870 (двухцилиндровый) — данные агрегаты имеют производительность 270 л/мин (оба варианта) и привод от шестерен ГРМ.

Одноцилиндровый компрессор МАЗ

Одноцилиндровый компрессор
Двухцилиндровый компрессор МАЗ

Двухцилиндровый компрессор

Компрессоры всех моделей поставляются в различной комплектации — со шкивами и без, с разгрузкой (с механическим регулятором давления, «солдатиком») и без него, и т.д.


Конструкция и принцип работы компрессоров МАЗ

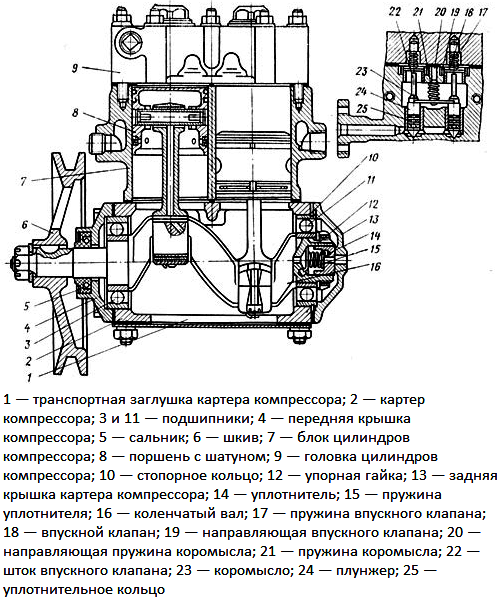

Конструкция двухцилиндрового компрессора МАЗ
Конструкция двухцилиндрового компрессора МАЗ

Компрессоры МАЗ всех моделей имеют довольно простое устройство. Основу агрегата составляет блок цилиндров, в верхней части которого располагаются цилиндры, а в нижней — коленчатый вал со своими подшипниками. Картер блока закрывается передней и задней крышками, на блок через прокладку (прокладки) монтируется головка. В цилиндрах расположены поршни на шатунах, монтаж этих деталей осуществляется через вкладыши. На носке коленвала устанавливается шкив или шестерня привода, монтаж шкива/шестерни — шпоночный, с фиксацией от продольных смещений с помощью гайки.

В блоке и коленчатом валу выполнены масляные каналы, подающие масло к трущимся деталям. Масло под давлением по каналам в коленвалу поступает к шатунным шейкам, где смазывает поверхности сопряжения вкладышей и шатуна. Также мало под давлением из шатунных шеек через шатун поступает к пальцу поршня. Далее масло стекает и разбивается вращающимися деталями на мелкие капли — образовавшийся масляный туман смазывает стенки цилиндров и другие детали.

В головке блока расположены клапаны — впускной, через который воздух из атмосферы поступает в цилиндр, и нагнетательный, через который сжатый воздух подается к последующим агрегатам системы. Клапаны — пластинчатые, удерживаются в закрытом положении с помощью витых пружин. Между клапанами находится разгрузочное устройство, которое при чрезмерном росте давления на выходе компрессора открывает оба клапана, обеспечивая свободное прохождение воздуха между ними через разгрузочный канал.

Принцип работы воздушных компрессоров прост. При запуске мотора вал агрегата начинает вращаться, через шатуны обеспечивая возвратно-поступательные движения поршней. При опускании поршня под действием атмосферного давления открывается впускной клапан, и воздух из, предварительно пройдя через фильтр для удаления загрязнений, наполняет цилиндр. При подъеме поршня впускной клапан перекрывается, в это же время закрыт и нагнетательный клапан — давление внутри цилиндра растет. При достижении определенного давления открывается нагнетательный клапан и воздух через него перетекает в пневмосистему. Если давление в системе слишком высокое, то в работу вступает разгрузочное устройство, открываются оба клапана, и компрессор работает в холостую.

В двухцилиндровых агрегатах цилиндры работают в противофазе: когда один поршень движется вниз и в цилиндр всасывается воздух, второй поршень движется вверх и выталкивает сжатый воздух в систему.


Вопросы обслуживания, ремонта, выбора и замены компрессоров МАЗ

Воздушный компрессор — простой и надежный агрегат, способный работать годами. Однако для достижения такого результата необходимо регулярно выполнять предписанное ТО. В частности, следует ежедневно проверять натяжение ремня привода двухцилиндровых компрессоров (прогиб ремня не должен превышать 5-8 мм при приложении к нему усилия 3 кГ), и при необходимости производить регулировку с помощью болта-натяжителя.

Каждые 10-12 тысяч км пробега нужно проверять уплотнение подводящего масляного канала в задней крышке агрегата. Каждые 40-50 тысяч км пробега следует демонтировать головку, прочищать ее, поршни, клапаны, каналы, подводящие и отводящие шланги, и другие детали. Сразу же проверяется надежность и целостность клапанов, при необходимо производится их замена (с притиркой). Также осмотру подлежит разгрузочное устройство. Все работы необходимо проводить в соответствии с инструкцией по обслуживанию и ремонту автомобиля.

При поломке отдельных деталей компрессора они могут быть заменены, в некоторых случаях приходится полностью менять компрессор (деформации и трещины на головке и блоке, общий износ цилиндров и другие неисправности). Выбирая новый компрессор, необходимо учитывать модель и модификацию старого агрегата, а также модель силового агрегата. В целом, все агрегаты на основе 130-3509 взаимозаменяемы и могут работать на любых двигателях ЯМЗ-236, 238 и их многочисленных модификациях. Однако следует учитывать, что некоторые из них имеют производительность 210 л/мин, а некоторые — 270 л/мин, также новые компрессоры модели 5336-3509012 различных модификаций обычно работают на повышенных оборотах. Если на двигателе раньше стоял компрессор производительностью 270 л/мин, то новый агрегат должен быть таким же, в противном случае системе просто не будет хватать воздуха для нормальной работы.

Одноцилиндровые компрессоры 18.3509015-10 представлены в небольшом количестве модификаций, и далеко не все из них взаимозаменяемы. Например, компрессор 18.3509015 предназначен для двигателей КАМАЗ 740 и на моторы ЯМЗ не подходит. Во избежание ошибки необходим уточнять полные наименования компрессоров перед их покупкой.

Отдельно стоит упомянуть о немецких компрессорах KNORR-BREMSE, которые являются аналогами указанных выше моделей агрегатов. Например, двухцилиндровые компрессоры могут быть заменены агрегатом 650.3509009, а одноцилиндровые — LP-3999. Эти компрессоры имеют те же характеристики и установочные размеры, поэтому без труда встают на место отечественных.

При верном выборе и монтаже компрессор МАЗ будет надежно работать, обеспечивая функционирование пневмосистемы автомобиля в любых условиях эксплуатации.
