Ось коромысел в сборе: надежная основа привода клапанов двигателя

Во многих современных двигателях все еще используются схемы газораспределительного механизма с приводом клапанов с помощью коромысел. Коромысла устанавливаются на специальную деталь — ось. О том, что такое ось коромысел, как она устроена и работает, а также о ее подборе и замене — читайте в статье.


Что такое ось коромысел?

Ось коромысел — деталь газораспределительного механизма поршневых двигателей внутреннего сгорания с верхним расположением клапанов; полый стержень, удерживающий коромысла клапанов и сопутствующие детали клапанного механизма.

Ось коромысел выполняет несколько функций:

• Правильное позиционирование коромысел относительно толкателей/кулачков распредвала и клапанов;
• Смазывание поверхностей трения коромысел и их подшипников, подача масла к другим элементам газораспределительного механизма;
• Удерживание коромысел, их пружин и других деталей (ось выступает в роли силового несущего элемента).

То есть, ось коромысел — это основной несущий элемент для ряда деталей ГРМ (коромысел, пружин и некоторых других) и одна из основных масляных магистралей единой системы смазки двигателя. Данная деталь используется только на верхнеклапанных двигателях с приводом клапанов ГРМ различных типов:

  • С нижним расположением распредвала, с приводом клапанов через толкатели, штанги и коромысла;
  • С верхним расположением распредвала (общего или раздельных валов для каждого ряда клапанов), с приводом клапанов через коромысла;
  • С верхним расположением распредвала, с приводом клапанов через рычажный толкатель.

В современных двигателях с непосредственным приводом клапанов от кулачков распредвала коромысла и связанные с ними детали отсутствуют.

Ось коромысел играет важную роль работе двигателя, обеспечивая нормальное функционирование его механизма газораспределения. Неисправная или дефектная ось нуждается в скорейшей замене, а чтобы сделать верный выбор данной детали, нужно разобраться в существующих типах осей, их конструкциях и особенностях.

Обратите внимание: сегодня в литературе и торговыми предприятиями термин «ось коромысел» используется в двух значениях — как отдельная деталь, полая трубка, на которой удерживаются коромысла, пружины и прочие детали, и как комплектная ось с уже установленными опорами, коромыслами и пружинами. В дальнейшем речь будет идти об осях коромысел в обоих указанных смыслах.

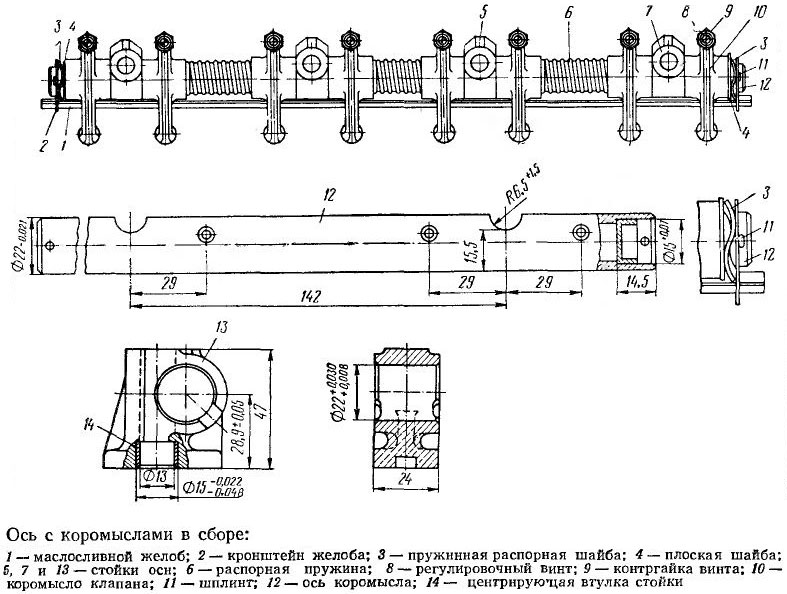

Ось с коромыслами в сборе
Ось с коромыслами в сборе

Типы, конструкция и комплектация осей коромысел

Оси делятся на несколько типов по количеству устанавливаемых коромысел и по некоторым конструктивным особенностям.

По количеству устанавливаемых коромысел оси бывают:

  • Индивидуальные;
  • Групповые.

Индивидуальная ось — деталь, несущая только одно коромысло и крепеж (упорную шайбу или гайку). Индивидуальные оси коромысел используются, как правило, в двигателях с двумя клапанами на цилиндр, поэтому количество осей в них вдвое больше цилиндров. Такая ось выполняется заодно со стойкой, поэтому она монтируется на ГБЦ без дополнительных деталей, вся конструкция получается проще и легче. Однако индивидуальная ось коромысел не подлежит ремонту в случае неисправности, она просто меняется в сборе.

Групповая ось — деталь, несущая несколько коромысел и сопутствующие детали (пружины, упорные шайбы, штифты). На одной оси может располагаться от 2 до 12 коромысел в зависимости от конструкции двигателя и количества цилиндров. Так, на моторах с раздельными ГБЦ для каждого цилиндра используются оси с двумя коромыслами, на некоторых 6-цилиндровых моторах с раздельными ГБЦ на три цилиндра используется по две оси с шестью коромыслами, на рядных 4-х, 5-ти и 6-ти цилиндровых двигателях используются оси с 8-ю, 10-ю и 12-ю коромыслами соответственно, и т.д. Количество групповых осей коромысел в одном рядном или V-образном двигателе с единой для ряда цилиндров ГБЦ может быть 1, 2 или 4. В моторах с двумя клапанами на цилиндр используется одна или две оси (в случае с раздельной ГБЦ), в моторах с четырьмя клапанами на цилиндр используется две или четыре оси. Количество осей в двигателях с индивидуальными ГБЦ соответствует числу головок.

Групповые оси коромысел устроены несложно. Их основу составляет собственно ось — стальной вал со сквозным продольным каналом и рядом поперечных отверстий по числу устанавливаемых коромысел. Крайние поперечные отверстия обычно используются для фиксации оси в стойках с помощью шплинтов и упорных шайб. Так как ось подвергается высоким нагрузкам, она изготавливается из стали специальных марок, а ее поверхность дополнительно подвергается химико-термической и термической обработке (цементация, закалка) для повышения прочности, устойчивости к износу и другим негативным воздействиям.

На ось через втулки (подшипники скольжения из бронзы или других материалов) монтируются коромысла, во втулках выполнены проточки и каналы для подачи масла из оси в коромысла. Пары коромысел позиционируются с помощью надетых на ось распорных цилиндрических пружин. Ось устанавливается на ГБЦ с помощью ряда стоек — двух крайних и нескольких основных (центральных), расположенных между коромыслами. Ось может устанавливаться в стойки свободно или запрессовываться в них. Оси коромысел четырехклапанных двигателей могут устанавливаться на сдвоенные стойки, которые обеспечивают правильное позиционирование деталей ГРМ. На нижних поверхностях стоек выполнены штифты для центровки и отверстия под шпильки/болты крепления.

Конструкция оси коромысел с подачей масла через центральную стойку
Конструкция оси коромысел с подачей масла через центральную стойку

Подача масла в ось коромысел может осуществляться двумя способами:

  • Через одну из стоек;
  • Через отдельную подводящую трубку.

В первом случае одна из крайних или центральных стоек имеет канал, через который масло поступает из соответствующего канала ГБЦ в ось коромысел. Во втором случае с одного торца к оси коромысел подводится металлическая трубка, соединенная с масляным каналом в ГБЦ.

В целом, оси коромысел всех типов имеют простую конструкцию, а потому надежны и долговечны, хотя и эти детали могут выходить из строя — в этом случае их необходимо ремонтировать или менять.


Вопросы выбора, ремонта и замены осей коромысел

Как и многие другие детали, оси коромысел зачастую проектируются индивидуально под конкретный модельный ряд или даже модификацию двигателя, что накладывает ограничения на выбор этих деталей. Поэтому для замены необходимо подбирать только те оси, которые рекомендованы самим производителем двигателя — так есть гарантии, что новые детали встанут на свое место и будут нормально работать.

Отдельно нужно заметить, что даже разные модификации одного мотора нередко комплектуются разными по конструкции и характеристикам осями коромысел. Например, некоторые отечественные силовые агрегаты под бензин разных марок оснащаются неодинаковыми по конструкции и габаритам ГБЦ, поэтому и оси коромысел у них могут отличаться (комплектоваться разными по высоте стойками, коромыслами и т.д.). Это следует учитывать при покупке запчастей и ремонте.

Ось коромысел необходимо демонтировать и устанавливать только в соответствии с указаниями инструкции по ремонту и ТО транспортного средства. Дело в том, что для нормальной работы оси и предотвращения поломок ее крепеж (болты или гайки шпилек) необходимо затягивать в правильной последовательности и с определенным усилием. А после монтажа обязательно необходимо выполнить регулировку температурного зазора между коромыслами и клапанами.

В процессе эксплуатации автомобиля ось коромысел не требует специального обслуживания, необходимо лишь в соответствии с указаниями инструкции проверять натяг болтов/гаек и осматривать детали оси на предмет их целостности. Регулярное ТО и правильная эксплуатация транспортного средства гарантирует надежное функционирование оси коромысел и ГРМ в целом на всех режимах работы двигателя.
