Клапан перепускной ТНВД: давление топлива - под контролем

Поддержка постоянного давления топлива в ТНВД дизельных двигателей — обязательное условие работы данного агрегата и всей системы питания. Постоянство давления достигается применением перепускных (редукционных) клапанов — все об этих деталях, их типах и конструкции, работе и замене читайте в статье.


Что такое перепускной клапан ТНВД

Перепускной клапан ТНВД (редукционный клапан) — узел топливного насоса высокого давления систем питания дизельных двигателей, регулируемый клапан (гидравлический дроссель) для слива излишков топлива и поддержания необходимого давления топлива в насосе.

Перепускной клапан выполняет несколько функций:

  • Слив избыточного топлива из насоса;
  • Удаление воздуха, попавшего в топливную систему;
  • Поддержка постоянного давления топлива внутри насоса (в каналах насосных секций многосекционных ТНВД и в корпусе распределительных ТНВД).

Редукционный клапан представляет собой автоматический гидравлический дроссель — устройство, создающее сопротивление потоку жидкости и обладающее возможностью изменять интенсивность этого потока в зависимости от гидравлического давления. В определенном диапазоне давлений перепускной клапан закрыт или создает высокое сопротивление потоку жидкости, при превышении некоторого порогового давления клапан открывается и сбрасывает излишки топлива из насоса, предотвращая дальнейший рост давления.

Перепускной клапан входит в состав секции низкого давления ТНВД, он работает автоматически и лишь нуждается в регулировании для установления порога срабатывания.


Типы, конструкция и принцип работы перепускного клапана ТНВД

Конструкция перепускного клапана ТНВД
Конструкция перепускного клапана ТНВД

Прежде всего, следует отметить, что сегодня существует несколько типов клапанов, обеспечивающих перепуск топлива в ТНВД:

  • Перепускной (редукционный) клапан в многосекционных насосах;
  • Перепускной (редукционный) клапан регулирования давления внутри корпуса (на входе в насосную секцию топливоподкачивающего насоса) в ТНВД распределительного типа;
  • Клапан дросселирования перепуска в насосах распределительного типа.

Каждый из клапанов имеет свои конструктивные особенности и занимает определенное место в топливном насосе высокого давления.

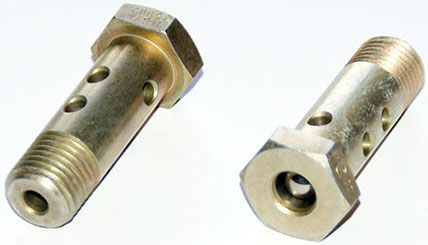

Перепускной клапан в многосекционных ТНВД. Данный клапан устанавливается в передней стенке корпуса насоса, он связан с каналами подачи топлива от топливоподкачивающего насоса на нагнетательные секции. Конструктивно клапан очень прост: его основу составляет корпус, внутри которого располагается подпружиненный запорный элемент в виде шарика или диска. Корпус может быть двух типов:

  • Болт. Клапан выполнен в виде болта, внутри которого располагается запорный элемент, а на стенках выполнено два или более отверстий для отвода топлива в обратную магистраль. Болт вворачивается в корпус насоса, он удерживает соединительный ниппель, к которому присоединяется обратная магистраль;
  • Штуцер. Клапан выполнен в виде штуцера, внутри которого располагается запорный элемент. Штуцер вворачивается в корпус насоса, а к наружной резьбе присоединяется обратная магистраль.

Работает перепускной клапан этого типа следующим образом. При низком давлении в подводящей магистрали клапан закрыт за счет усилия пружины — топливо подается к нагнетательным секциям. При изменении режима работы двигателя меняется и работа ТНВД и топливоподкачивающего насоса, в какой-то момент давление топлива в подводящей магистрали повышается, что может затруднять работу нагнетательных секций. При превышении порогового давления (которое лежит на уровне 58-80 кПа) преодолевается усилие пружины и клапан открывается — происходит сброс излишков топлива в бак через обратную магистраль. При падении давления клапан вновь закрывается.

Следует отметить, что в многосекционных насосах редукционный клапан отвечает, в основном, за отвод излишком топлива, а удаление воздуха из системы осуществляется клапаном-жиклером, установленным на фильтре тонкой очистки топлива.

Перепускной клапан распределительных ТНВД. Данный клапан выполняет те же функции, что и перепускной клапан многосекционных насосов. Он устанавливается сразу за топливоподкачивающим насосом и осуществляет сброс излишков топлива при повышении давления. Клапан может выполняться в виде болта или штуцера, также он может встраиваться непосредственно в корпус насоса.

Клапан дросселирования перепуска распределительных ТНВД. Данный узел объединяет в себе две детали — жиклер слива топлива и собственно перепускной клапан. В насосах распределительного типа присутствует сливной жиклер — отверстие малого диаметра, через которое постоянно осуществляется слив топлива в обратную магистраль. Жиклер обеспечивает циркуляцию топлива через насос, за счет чего происходит охлаждение деталей агрегата и удаление из него воздуха. В некоторых насосах жиклер как таковой отсутствует, он объединяется с клапаном дросселирования перепуска, который при низком давлении всегда пропускает некоторое количество топлива, а при росте давления открывается и сбрасывает излишки топлива в обратную магистраль.

Клапан дросселирования перепуска имеет конструкцию, аналогичную обычному перепускному клапану, однако в его корпусе выполнено дополнительное отверстие малого диаметра — жиклер, постоянно соединенный с обратной магистралью. Запорный элемент клапан находится выше жиклера и не закрывает его. При росте давления запорный элемент преодолевает упругость пружины, поднимается и открывает основное сливное отверстие — в этом случае излишки топлива поступают в обратную магистраль. При падении давления запорный элемент возвращается в первоначальное положение и слив топлива происходит только через жиклер.

Клапан дросселирования перепуска обычно выполняется в виде болта, который вворачивается в резьбу на корпусе ТНВД и соединяется с обратной магистралью с помощью ниппеля.


Правильный выбор и замена перепускного клапана ТНВД

Редукционные клапаны имеют крайне простое устройство, однако они постоянно подвергаются высоким нагрузкам и довольно часто выходят из строя. Неисправность клапана проявляется ухудшением работы двигателя — он теряет приемистость и на некоторых режимах заметны ухудшения его характеристик. В этих случаях необходимо демонтировать и проверить клапан, и, если он неисправен — произвести замену.

Для замены необходимо выбирать перепускной клапан того же типа и модели, что установлен на ТНВД производителем — только в этом случае есть гарантии, что клапан имеет необходимые характеристики и обеспечит нормальную работу насоса. Многие клапаны допускают регулировку давления, при котором происходит перепуск топлива — данную регулировку необходимо производить в строгом соответствии с инструкцией по ТО и ремонту автомобиля/трактора. Как правило, регулировка сводится к изменению числа шайб, подкладываемых под головку клапана, хотя здесь есть и исключения — все зависит от конкретного типа устройства.

При верном выборе, замене и регулировке редукционного клапана топливный насос будет эффективно работать на всех режимах, обеспечивая нормальные рабочие характеристики силового агрегата.
