Венец маховика: надежная связь стартера и коленвала

Большинство современных поршневых ДВС оснащаются системой пуска с электрическим стартером. Передача крутящего момента от стартера на коленвал осуществляется через установленный на маховике зубчатый венец — все об этой детали, ее назначении, конструкции, правильном выборе и ремонте читайте в статье.


Что такое венец маховика?

Зубчатый венец маховика (обод зубчатый маховика) — деталь маховика поршневых двигателей внутреннего сгорания, шестерня большого диаметра, обеспечивающая передачу крутящего момента от стартера на кривошипно-шатунный механизм двигателя.

Венец является одновременно частью КШМ и системы пуска двигателя, он жестко смонтирован на маховике и входит в зацепление с шестерней стартера. При запуске крутящий момент от стартера через шестерню, венец и маховик передается на коленчатый вал и остальные системы двигателя, а после выключения системы пуска венец выступает в роли дополнительной массы маховика.

Несмотря на простую конструкцию, венец маховика играет важную роль в работе двигателя, поэтому при необходимости замены и ремонта следует ответственно подходить к выбору этой детали. А чтобы сделать верный выбор, нужно разобраться в конструкции, характеристиках и особенностях венцов.


Типы, конструкция и характеристики венца маховика

Прежде всего следует заметить, что сегодня используются маховики двух типов — со съемным и несъемным венцом. Наибольшее распространение имеют маховики со съемным зубчатым венцом — эти детали более просты и надежны в работе, они обладают высокой ремонтопригодностью и позволяют экономить на производстве и ремонте автомобилей. Маховики с несъемными венцами здесь мы рассматривать не будем.

Конструктивно все венцы очень просты: это стальной обод, на наружной поверхности которого выточены зубцы для зацепления с шестерней стартера. Венец изготавливается из различных сортов стали, он жестко монтируется на маховик и при необходимости может быть заменен.

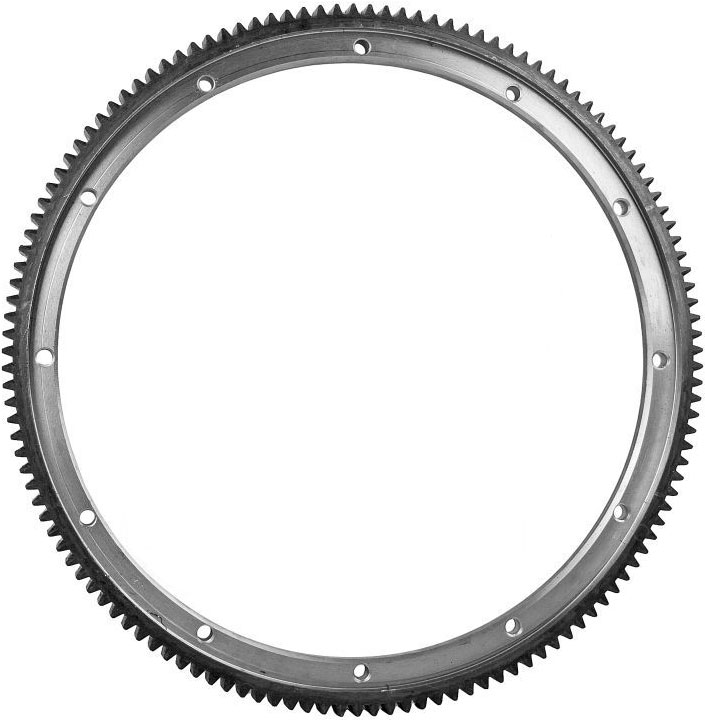

Венец маховика с болтовым креплением
Венец маховика с болтовым креплением

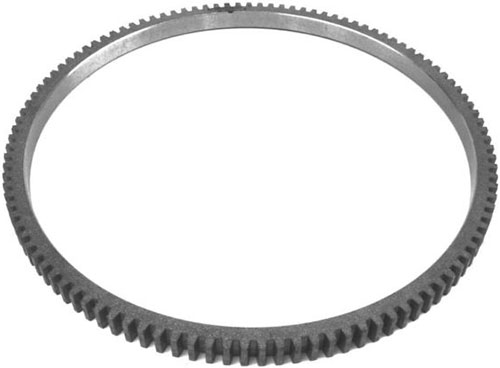

Запрессовываемый венец маховика
Запрессовываемый венец маховика

Венец может монтироваться на маховик двумя способами:

  • Запрессовка без дополнительного крепежа;
  • Болтовое соединение с маховиком.

В первом случае маховик представляет собой обод с гладкой внутренней поверхностью, который напрессовывается маховик, а связь между деталями обеспечивают силы трения. Перед напрессовыванием венец нагревается, а после посадки на маховик охлаждается и сжимается, чем обеспечивается максимально плотная посадка детали. Обычно такое устройство имеют зубчатые ободья маховиков небольших по объему двигателей (легковых и некоторых грузовых авто), при пуске которых создаются относительно небольшие силы. В таких двигателях зубья венцов подвержены небольшому износу, поэтому данные детали могут нормально работать вплоть до выработки ресурса силового агрегата.

Во втором случае на внутренней поверхности венца предусмотрен фланец с рядом отверстий для болтов, посредством которых деталь монтируется на маховик. Наиболее часто такие венцы используются на мощных двигателях, при запуске которых зубатая передача подвергается значительным нагрузкам. Болтовое соединение позволяет без труда заменить изношенный венец, не прибегая к специальному инструменту или приспособлениям.

Венцы маховика имеют три основные характеристики:

  • Диаметр;
  • Число зубьев Z;
  • Модуль зацепления (модуль зубьев, модуль колеса) m.

Диаметр и количество зубьев венца лежат в очень широких пределах, данные характеристики могут отличаться даже для двигателей одной модели, но с различными типами стартеров. Обычно число зубьев лежит в пределах 113 — 145 штук, а диаметр венцов — от 250 мм на двигателях легковых автомобилей до 500 мм и более на мощных дизелях.

Модуль зацепления — это отношение диаметра делительной окружности к числу зубцов венца. Делительная окружность — условная окружность, которая делит зубцы шестерни на две части (ножку и головку), она пролегает примерно на середине высоты зубьев. Значение модуля зацепления зубчатых венцов маховиков лежит в пределах от 2 до 4,25 с шагом 0,25. Модуль зацепления является наиболее важной характеристикой при подборе венца и шестерни стартера — эти детали должны иметь одинаковое значение m, в противном случае их зубцы не будут совпадать, что приведет к интенсивному износу деталей, либо зубчатая передача вовсе не будет работать.

Как правило, основные характеристики венцов (модуль зацепления и количество зубцов) указывается производителем, данные числа могут наноситься непосредственно на венец. Все характеристики необходимо учитывать при выборе венцов.


Вопросы выбора и замены венца маховика

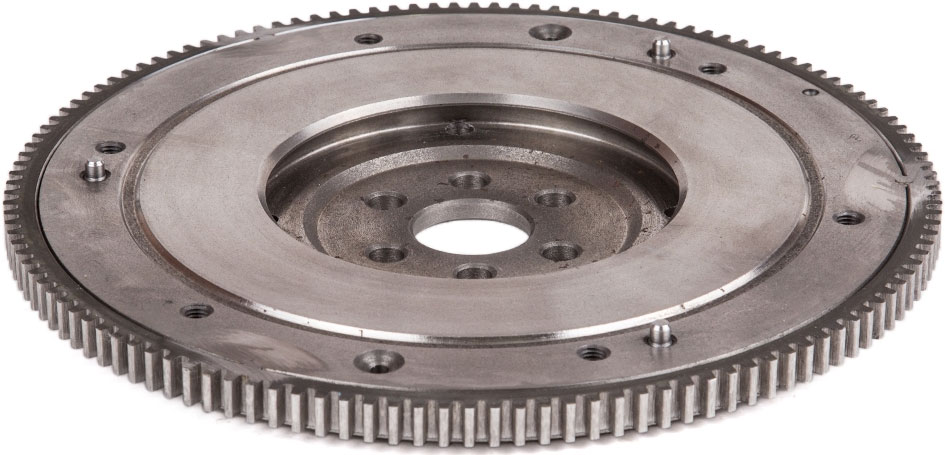

Демонтаж напрессованного зубчатого венца
Демонтаж напрессованного зубчатого венца

В процессе эксплуатации двигателя зубцы венца подвергаются интенсивному износу, который может усиливаться при некорректной работе стартера (например, если бендикс не сразу отводит шестерню от венца при пуске двигателя или неправильно позиционирует шестерню относительно венца). Поэтому с течением времени зубцы венца стачиваются и выкрашиваются, что приводит к ухудшению запуска двигателя или даже к невозможности выполнить его с помощью стартера. При износе зубцов венец необходимо перевернуть или заменить на новый.

Зубцы венца изнашиваются только с наружного верхнего угла, а обращенная к маховику сторона зубцов остается нетронутой. Поэтому при достижении критического износа венец можно снять, перевернуть, и установить целой стороной зубцов наружу. При замене необходимо соблюдать правильность установки обода, чтобы не сбить балансировку маховика. Сделать это помогает специальная метка на венце и маховике. При повторном износе венец просто меняется на новый.

На замену нужно выбирать зубчатый обод маховика с теми же характеристиками, что имела старая деталь. Особое внимание необходимо уделять модулю зацепления m — эта характеристика должна иметь то же значение, что и у старого венца. Если же вместе с венцом маховика меняется и шестерня стартера, то обе детали должны иметь одинаковый модуль зацепления. То есть, при ремонте вполне допускается использование шестерни и венца с другим количеством зубцов, но при этом их mдолжен иметь одно значение.

Замена венца производится на демонтированном маховике в соответствии с инструкцией по ремонту данного конкретного автомобиля. Как правило, напрессованные венцы можно снимать и устанавливать только после нагрева — деталь при нагреве расширяется и может быть снята или установлена на свое посадочное место. После замены может потребоваться балансировка маховика, эту операцию необходимо выполнять на специальном стенде. В дальнейшем венец не нуждается в специальном обслуживании.

При правильном выборе и замене зубчатого венца маховика двигатель будет уверенно запускаться, а зубчатая передача будет подвергаться минимальному износу.
