Насос топливный перекачивающий: ручная помощь двигателю

Иногда для запуска двигателя нужно предварительно заполнить систему питания топливом — эта задача решается с помощью ручного подкачивающего насоса. О том, что такое насос ручной подкачки топлива, зачем он нужен, каких типов бывает и как устроен, а также о выборе и замене этих узлов читайте в статье.


Что такое насос ручной подкачки топлива?

Ручной топливный насос перекачивающий (насос ручной подкачки топлива, помпа подкачки топлива) — элемент топливной системы (системы питания) двигателей внутреннего сгорания, насос небольшой производительности с ручным приводом для прокачки системы.

Насос ручной подкачки топлива используется для наполнения магистралей и компонентов топливной системы перед запуском двигателя после длительного простоя, после замены топливных фильтров или выполнения других ремонтных работ, при которых производился слив остатков топлива. Обычно такими насосами оснащается техника с дизельными двигателями, на бензиновых моторах они встречаются гораздо реже (и, в основном, на карбюраторных).


Типы топливных подкачивающих насосов

Насосы ручной подкачки топлива делятся на несколько групп по принципу работы, типу и исполнению привода, и способу монтажа.

Мембранный топливный насос с комбинированным приводом
Мембранный топливный насос с комбинированным приводом

По принципу работы ручные перекачивающие насосы бывают трех основных типов:

  • Мембранные (диафрагменные) — могут иметь одну или две мембраны;
  • Сильфонные;
  • Поршневые.

Насосы могут оснащаться приводом двух типов:

  • Ручным;
  • Комбинированным — электрическим или механическим от двигателя и ручным.

Только ручной привод имеют сильфонные насосы и основная масса мембранных насосов ручной подкачки. Поршневые насосы наиболее часто имеют комбинированный привод, либо объединяют в одном корпусе два отдельных насоса — с механическим и ручным приводом. Вообще, агрегаты с комбинированным приводом не являются насосами ручной подкачки — это топливные (в бензиновых моторах) или топливоподкачивающие (в дизельных моторах) насосы с возможностью выполнения ручной подкачки.

По исполнению привода мембранные и поршневые насосы бывают:

  • С рычажным приводом;
  • С кнопочным приводом.

В насосах первого типа используется качающийся рычаг, в агрегатах второго типа — рукоятка в виде кнопки с возвратной пружиной. В сильфонных насосах привода как такового нет, эту функцию выполняет сам корпус устройства.

Наконец, насосы ручной подкачки могут иметь различный монтаж:

  • В разрыве топливной магистрали;
  • Непосредственно на топливном фильтре;
  • В различных местах рядом с элементами топливной системы (недалеко от топливного бака, рядом с двигателем).

В топливную магистраль внедряются легкие и компактные сильфонные насосы («груши»), они не имеют жесткого монтажа на двигатель, кузов или иные детали. На топливные фильтры монтируются мембранные насосы с кнопочным приводом («лягушки»), выполненные в виде компактного блока. Поршневые и мембранные насосы с рычажным и комбинированным приводом могут монтироваться на двигатель, детали кузова и т.д.


Конструкция и принцип работы топливных ручных насосов

Распространение насосов мембранного и сильфонного типа обусловлено простотой их конструкции, дешевизной и надежностью. Главный недостаток этих агрегатов — относительно низкая производительность, однако в большинстве случаев ее более чем достаточно для прокачки топливной системы и успешного запуска двигателя.

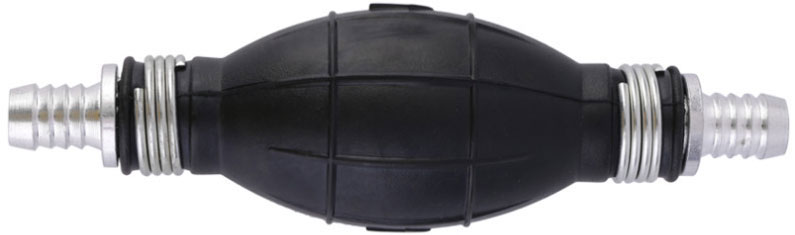

Насосы ручной подкачки топлива сильфонного типа ("груши")
Насосы ручной подкачки топлива сильфонного типа ("груши")

Наиболее просто устроены сильфонные насосы. Их основу составляет эластичный корпус в виде резиновой груши или гофрированного пластикового цилиндра, с обоих торцов которого расположены клапаны — впускной (всасывающий) и выпускной (нагнетательный) со своими присоединительными штуцерами. Клапаны обеспечивают пропуск жидкости только в одном направлении, а эластичный корпус является приводом насоса. Клапаны — простейшие шариковые.

Работает ручной насос сильфонного типа просто. Сжатие корпуса рукой приводит к росту давления — под действием этого давления выпускной клапан открывается (а впускной клапан остается закрытыми), воздух или топливо, находящееся внутри, выталкивается в магистраль. Затем корпус за счет своей упругости возвращается к первоначальной форме (расширяется), давление в нем падает и становится ниже атмосферного, выпускной клапан закрывается, а впускной — открывается. Через открытый впускной клапан в насос поступает топливо, и при последующем нажатии на корпус цикл повторяется.

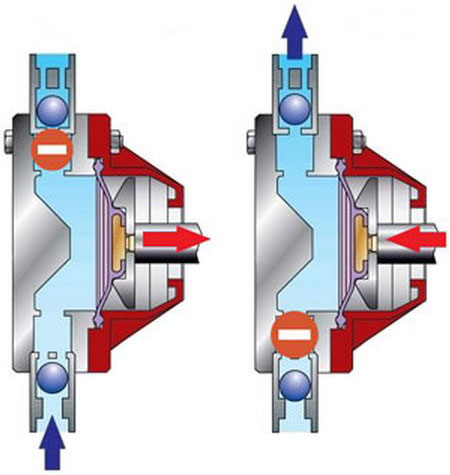

Принцип работы мембранного насоса
Принцип работы мембранного насоса

Мембранные насосы устроены несколько сложнее. Основу агрегата составляет металлический корпус с круглой полостью, который закрыт крышкой. Между корпусом и крышкой расположена эластичная мембрана (диафрагма), посредством штока соединенная с рычагом или кнопкой на крышке насоса. По бокам полости расположены впускной и выпускной клапаны той или иной конструкции (тоже, как правило, шариковые).

Работа мембранного насоса аналогична работе сильфонных агрегатов. За счет усилия, прилагаемого к рычагу или кнопке, мембрана поднимается и опускается, увеличивая и уменьшая объем камеры. При увеличении объема давление в камере становится ниже атмосферного, что заставляет впускной клапан открыться — в камеру поступает топливо. При уменьшении объема давление в камере повышается, впускной клапан закрывается, а выпускной открывается — топливо поступает в магистраль. Далее процесс повторяется.

В одномембранных насосах подача топлива осуществляется только в одном такте цикла (при нажатии рычага или кнопки), в двухмембранных насосах подача топлива осуществляется как при нажатии рычага, так и при отпускании. Поэтому производительность агрегатов с двумя диафрагмами вдвое выше.

В поршневых насосах мембрана заменена металлическим поршнем, который движется в цилиндре. Работа этих типов насосов принципиально одинакова: при поднятии поршня давление в цилиндре падает ниже атмосферного и впускной клапан открывается, обеспечивая поступление топлива; при опускании поршня давление в цилиндре повышается, впускной клапан закрывается, а выпускной открывается, и топливо поступает в магистраль. Далее цикл повторяется.


Выбор и замена насосов ручной подкачки топлива

Ручные топливоподкачивающие насосы эксплуатируются в сложных условиях — нередко в них замерзает топливо, они подвергаются воздействию высоких температур, агрессивных жидкостей и газов. Поэтому некоторые типы насосов (особенно простейшие «груши») довольно часто выходят из строя и требуют ремонта или замены. О необходимости замены могут говорить различные признаки: отсутствие подачи топлива при работе насоса, видимые утечки топлива и подсос воздуха через трещины, отсутствие усилия на корпусе, кнопке или рычаге во время работы, скрипы, щелчки и другие посторонние звуки, и т.д.

Как правило, насосы «груши» при поломке просто меняются в сборе — дешевле поставить новую деталь, чем ремонтировать старую. На замену следует выбирать ручной насос того же типа и размера, что был установлен на автомобиль ранее. Меньший насос использовать не рекомендуется, так как в этом случае на подкачку топлива придется тратить слишком много времени, а в некоторых случаях насос меньшего размера вовсе не сможет доставить топливо из бака в систему (особенно в зимнее время года).

Многие мембранные насосы могут быть отремонтированы. Например, для восстановления работоспособности универсальных перекачивающих насосов типа РНМ-1КУ2 и ему подобных продаются ремкомплекты, содержащие мембрану, уплотнители и другие элементы. Отремонтировать можно и бензонасосы с комбинированным приводом, используемые на автомобилях с карбюраторным мотором.

Для замены мембранных и поршневых насосов необходимо выбирать агрегаты только тех моделей и типов, которые рекомендованы производителем транспортного средства. В противном случае насос просто не встанет на место или будет работать некорректно.

Демонтаж старого насоса и установку нового необходимо выполнять строго в соответствии с инструкцией по обслуживанию и ремонту автомобиля. При правильном выполнении работы насос будет нормально работать в любых условиях, обеспечивая уверенный пуск двигателя.
