Муфта сцепления: уверенное управление сцеплением автомобиля

В сцеплении фрикционного типа прерывание потока крутящего момента при переключении передач реализовано разъединением нажимного и ведомого дисков. Отвод нажимного диска выполняется посредством муфты выключения сцепления. Все об этой детали, ее типах, конструкции и правильном выборе — читайте в статье.


Что такое муфта сцепления?

Муфта сцепления (муфта выключения сцепления, нажимная муфта) — узел фрикционного сцепления в трансмиссии с ручным управлением; компонент привода сцепления, обеспечивающий его выключение при переключении передач.

Муфта выключения сцепления выполняет две функции:

• Крепление и правильное позиционирование подшипника выключения сцепления (выжимного подшипника);
• Передача усилия от привода сцепления (от вилки выключения сцепления) на подшипник и далее на лепестки диафрагменной пружины/рычаги;
• Защита выжимного подшипника от механических воздействий и износа (предотвращает поломки и износ подшипника, возможные при прямом контакте с ним вилки).

Обратите внимание: термин «муфта сцепления» также используется по отношению к более крупному узлу — автомобильному сцеплению различных типов (как правило — к фрикционному одно- и двухдисковому). В данной статье рассматриваются именно муфты выключения сцепления.


Типы и конструкция муфт сцепления

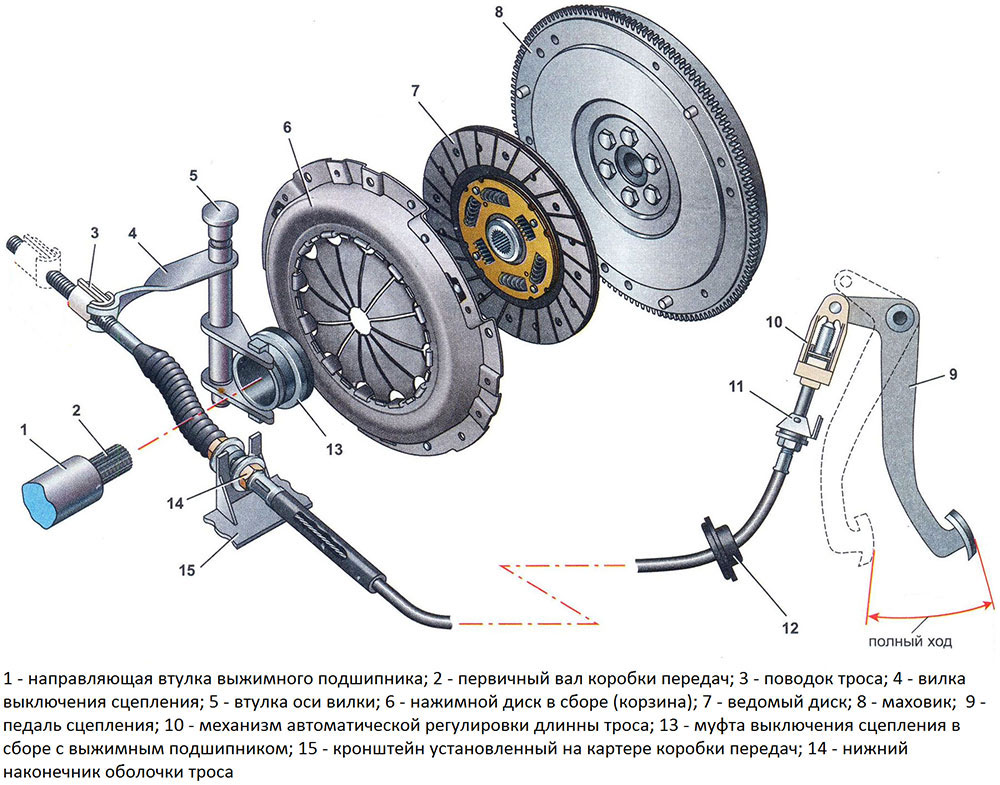

Общая конструкция фрикционного сцепления и место муфты выключения сцепления в нем
Общая конструкция фрикционного сцепления и место муфты выключения сцепления в нем

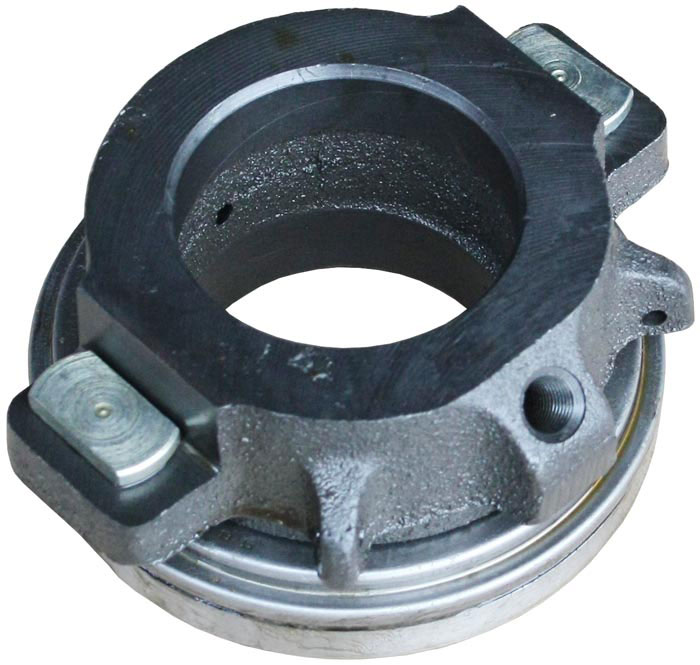

Все муфты выключения сцепления имеют принципиально одинаковое устройство, отличаясь деталями. В общем случае это цельная цилиндрическая деталь, которую условно можно разбить на несколько частей:

• Посадочное отверстие — отверстие вдоль оси муфты для ее посадки на первичный вал коробки передач;
• Упорные поверхности — прямоугольные упорные площадки или штыри (два штуки) для соединения с вилкой выключения сцепления;
• Посадочное место подшипника выключения сцепления — расширенная часть в виде стакана или трубчатая часть для монтажа выжимного подшипника.

Муфта сцепления может изготавливаться из чугуна и стали, сегодня все более широкое применение находят и пластиковые детали. Муфты отличаются конструкцией упорных поверхностей под вилку (соответственно, и конструкцией совместимых вилок выключения сцепления) и способом монтажа выжимного подшипника.

По конструкции вилок и упорных поверхностей под них муфты выключения сцепления бывают:

• С плоскими площадками без фиксации вилки;
• С цилиндрическими штырьками;
• С различными системами для сочленения муфты с вилкой (посредством болтов или шплинтов).

Как правило, муфты с плоскими площадками не имеют соединения с вилкой выключения сцепления — она подводится к муфте только в момент переключения передач, обратный возврат муфты в этом случае осуществляется за счет упругости пружин корзины сцепления. Муфты со штырями или сочленением постоянно соединены с вилкой, поэтому они подводятся к корзине сцепления в момент переключения передачи, а затем принудительно отводятся от нее. Для защиты мест контакта с вилкой от интенсивного износа могут дополнительно использоваться контактные площадки из более твердых материалов.

По типу монтажа выжимного подшипника муфты бывают:

• С внутренней установкой подшипника — на муфте выполняется посадочное отверстие в виде стакана, в который вкладывается подшипник;
• С наружной установкой подшипника — на муфте выполняется трубчатая часть, на которую напрессовывается подшипник.

На муфтах могут использоваться упорные или радиально-упорные подшипники различной конструкции. Широкое применение нашли самоустанавливающиеся подшипники, способные лучше работать в условиях постоянно меняющихся осевых нагрузок.


Принцип работы и место муфты сцепления в трансмиссии автомобиля

Муфта выключения сцепления входит в состав фрикционного сцепления, она располагается на первичном валу КП с возможностью осевого перемещения вдоль него. Со стороны установки выжимного подшипника муфта прилегает к лепесткам диафрагменной пружины или рычагам нажимного диска сцепления. Муфта соединяется с вилкой выключения сцепления и может с ее помощью совершать осевые перемещения вдоль первичного вала КП.

При необходимости переключить передачу водитель нажимает на педаль сцепления, с помощью привода педаль воздействует на вилку — она смещается в сторону корзины сцепления и толкает соединенную с ней муфту. Муфта вместе с подшипником подходит к лепесткам диафрагмы или рычагам и толкает их — это приводит к отводу нажимного диска от ведомого и поток крутящего момента от двигателя на КП прерывается, можно безопасно переключить передачу. После включения нужной передачи водитель отпускает педаль сцепления, вилка под воздействием пружины возвращается в первоначальное положение, отводя или освобождая муфту сцепления. Пружины корзины сцепления освобождаются, нажимной диск снова прижимается в ведомому — поток крутящего момента от двигателя на КП восстанавливается.

В зависимости от конструкции, при выключенном сцеплении муфта с подшипником могут либо полностью отводиться от корзины сцепления, либо постоянно иметь контакт с лепестками диафрагменной пружины/рычагами. Однако в обоих случаях муфта находится в свободном положении (без прижима) и не оказывает влияния на работу сцепления.


Выбор и замена муфты сцепления

Муфта сцепления работает в условиях изменяющихся нагрузок, поэтому с течением времени она изнашивается и повреждается. Еще более риску поломок подвержены выжимные подшипники. При возникновении неисправностей эти детали не ремонтируют, а полностью меняют. Признаками неисправностей муфты являются проблемы с переключением передач — изменение хода педали сцепления, снижение или повышение сопротивления педали нажиму, недостаточное выключение сцепления, появление посторонних звуков при переключении передач и т.д. О поломке подшипника, как правило, дополнительно свидетельствует характерный шум при выключении сцепления.

При выборе новой муфты выключения сцепления необходимо ориентироваться на размеры и конфигурацию старой. Лучше всего покупать муфту того же типа и каталожного номера, что и старая. Однако в ряде случаев возможно применение аналогов, которые подходят по размерам, типу и расположению упорных площадок под вилку, посадочного места подшипника и посадочного размера под первичный вал КП. При установке муфты с другими размерами и конфигурацией сцепление будет работать некорректно, или вовсе перестанет выполнять свои функции. При верном выборе сцепление будет выключаться быстро и надежно, обеспечивая простое и безопасное переключение передач.
