Переключатель подрулевой указателей поворота: удобное и безопасное управление автомобилем

В автомобилях органы управления вспомогательными устройствами (указателями поворота, светотехникой, стеклоочистителями и иными) вынесены в особый узел — подрулевой переключатель. О том, что такое подрулевые переключатели, как они устроены и работают, а также об их выборе и ремонте — читайте в статье.


Что такое подрулевой переключатель?

Подрулевые переключатели — органы управления различными электрическими приборами и системами автомобиля, выполненные в виде рычагов и установленные на рулевой колонке под рулевым колесом.

Подрулевые переключатели используются для управления теми электрическими приборами и системами автомобиля, которые часто используются во время движения — указателями поворота, головным светом, габаритными огнями и прочей светотехникой, стеклоочистителями и стеклоомывателями, звуковым сигналом. Расположение переключателей данных приборов выгодно с точки зрения эргономики и безопасности управления транспортным средством: органы управления всегда находятся под рукой, при их использовании руки или вовсе не снимаются с руля, или снимаются лишь кратковременно, водитель меньше отвлекается, сохраняет контроль транспортного средства и текущей дорожной обстановки.


Типы подрулевых переключателей

Подрулевые переключатели отличаются назначением, количеством органов управления (рычагов) и количеством положений.

По назначению подрулевые переключатели делятся на два типа:

• Переключатели указателей поворота;
• Комбинированные переключатели.

Устройства первого типа предназначены только для управления указателями поворота, сегодня они используются редко (в основном, для замены аналогичных приборов в случае их неисправности на ранних моделях автомобилей УАЗ и некоторых других). Комбинированные переключатели могут управлять различными приборами и системами, именно они сегодня находят самое широкое применение.

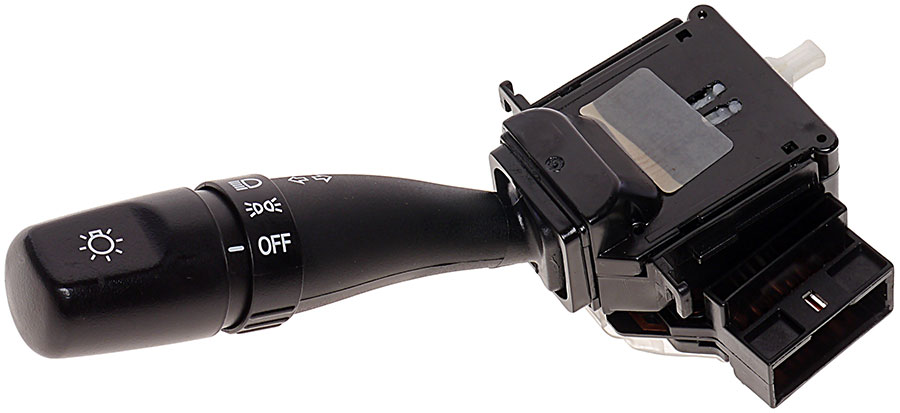

Комбинированный подрулевой переключатель с поворотными рукоятками управления светом и стеклоочистителями

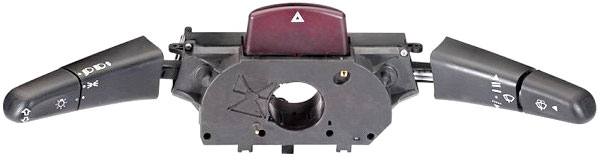

Двухрычажный переключатель

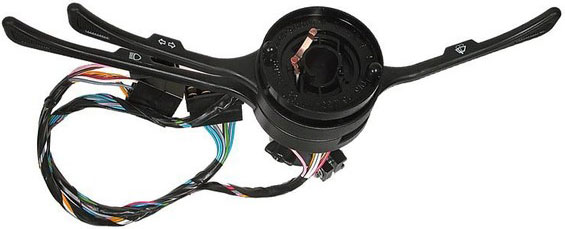

Переключатель подрулевой указателей поворота

Трехрычажный переключатель

По количеству органов управления подрулевые переключатели можно разделить на четыре основные группы:

• Однорычажные — в переключателе один рычаг, он располагается (как правило) с левой стороны рулевой колонки;
• Двухрычажные — в переключателе два рычага, они располагаются с одной или по обе стороны рулевой колонки;
• Трехрычажные — в переключателе три рычага, два располагаются с левой стороны, один — с правой стороны рулевой колонки;
• Одно- или двухрычажные с дополнительными органами управления на рычагах.

Переключатели первых трех типов имеют только органы управления в виде рычагов, которые могут включать и отключать приборы перемещением в вертикальной или горизонтальной плоскости (то есть, вперед-назад и/или вверх-вниз). Устройства четвертого типа могут нести дополнительные органы управления в виде поворотных переключателей или кнопок непосредственно на рычагах.

Отдельную группу составляют подрулевые переключатели, установленные в некоторых отечественных грузовых автомобилях и автобусах (КАМАЗ, ЗИЛ, ПАЗ и других). В этих устройствах предусмотрен один рычаг для включения указателей поворота (расположен слева) и неподвижная консоль (расположена справа), на которой находится поворотный переключатель для управления осветительными приборами.

По количеству положений рычагов переключатели можно разделить на три группы:

• Трехпозиционные — рычаг двигается только в одной плоскости (вверх-вниз или вперед-назад), в нем предусмотрены два рабочих фиксированных положения и одно «нулевое» (все приборы выключены);
• Пятипозиционные одноплоскостные — рычаг двигается только в одной плоскости (вверх-вниз или вперед-назад), в нем предусмотрено четыре рабочих положения, два фиксированных и два нефиксированных (приборы включены при удержании рычага в данных положениях рукой) положения, и одно «нулевое»;
• Пятипозиционные двухплоскостные — рычаг может двигаться в двух плоскостях (вверх-вниз и вперед-назад), он имеет по два фиксированных положения в каждой плоскости (итого четыре положения) и одно «нулевое»;
• Семи-, восьми и девятипозиционные двухплоскостные — рычаг может двигаться в двух плоскостях, при этом в одной плоскости он имеет четыре или пять положений (одно или два из которых могут быть нефиксированным), а в другой — два, три или четыре, среди которых также имеется «нулевое» и одно или два нефиксированных положений.

На подрулевых переключателях с поворотными органами управления и кнопками, расположенными на рычагах, число положений может быть иным. Единственным исключением являются переключатели указателей поворота — на большинстве современных автомобилей устанавливаются пятипозиционные переключатели, либо семипозиционные переключатели поворота и управления головным светом.


Функционал подрулевых переключателей

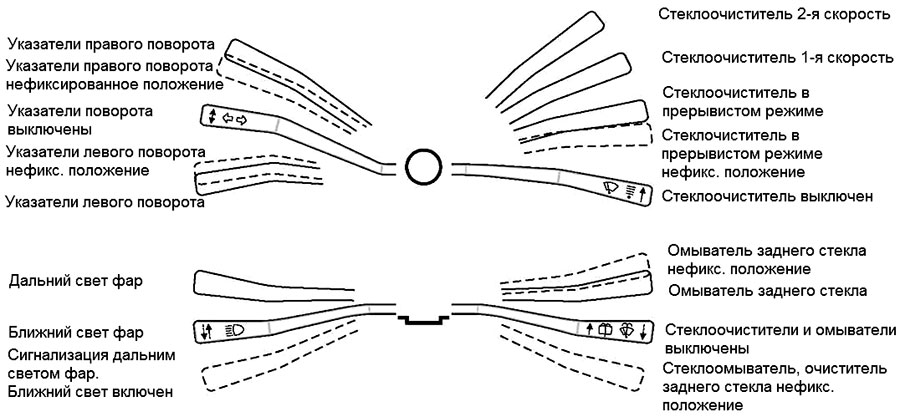

Типовая схема включения приборов подрулевыми переключателями поворотов

Типовая схема включения приборов подрулевыми переключателями поворотов

На подрулевые переключатели возлагаются функции управления приборами четырех основных групп:

• Указатели поворота;
• Головная оптика;
• Стеклоочистители;
• Стеклоомыватели.

Также данные переключатели могут использоваться для управления другими приборами:

• Противотуманные фары и задний противотуманный фонарь;
• Дневные ходовые огни, габаритные огни, подсветка номерных знаков, освещение приборной панели;
• Звуковой сигнал;
• Различные вспомогательные устройства.

Наиболее часто с помощью левого рычага (или двух отдельных рычагов с левой стороны) включаются и выключаются указатели поворота и фары (при этом ближний свет уже включен по умолчанию в «нулевом» положении, переводом в другие позиции включается дальний свет или осуществляется сигнализация дальним светом). С помощью правого рычага осуществляется управление стеклоочистителями и стеклоомывателями лобового и заднего стекол. Кнопка звукового сигнала может располагаться на одном или сразу обоих рычагах, она устанавливается, как правило, на торце.


Конструкция подрулевых переключателей

Конструктивно подрулевой переключатель объединяет в себе четыре узла:

• Многопозиционный переключатель с выведенными электрическими контактами для подключения к цепям управления соответствующими приборами;
• Органы управления — рычаги, на которых дополнительно могут располагаться кнопки, кольцевые или поворотные рукоятки (при этом их переключатели находятся внутри корпуса рычага);
• Корпус с деталями для крепления переключателя на рулевой колонке;
• В переключателях указателей поворота — механизм автоматического отключения указателя при вращении руля в обратном направлении.

В основе всей конструкции лежит многопозиционный переключатель с контактными колодками, контакты которых замыкаются контактами на рычаге при переводе его в соответствующее положение. Рычаг может перемещаться в одной плоскости во втулке или сразу в двух плоскостях в шаровом шарнире. Переключатель указателей поворота через специальное устройство контактирует с рулевым валом, отслеживая направление его вращения. В простейшем случае это может быть резиновый ролик с храповым или иным механизмом, связанный с рычагом. При включении указателя поворота ролик подводится к рулевому валу, при вращении вала в сторону включенного указателя поворота ролик просто катится по нему, при обратном вращении вала ролик меняет направление вращения и возвращает рычаг в нулевое положение (отключает указатель поворота).

Для наибольшего удобства основные органы управления подрулевого переключателя выполнены в виде рычагов. Такая конструкция обусловлена расположением переключателя под рулем и необходимости подвести органы управления на оптимальное расстояние к рукам водителя. Рычаги могут иметь разнообразную форму и дизайн, на них с помощью пиктограмм указывается функционал.


Вопросы выбора и ремонта подрулевых переключателей

Посредством подрулевых переключателей осуществляется управление критически важными для безопасного вождения приборами и системами, поэтому эксплуатации и ремонту данных узлов нужно подходить ответственно. Включать и выключать рычаги следует без чрезмерного усилия и ударов — это продлит их срок службы. При первых же признаках неисправности — невозможность включения тех или иных приборов, нестабильная работа этих приборов (самопроизвольное включение или выключение во время движения), хруст при включении рычагов, заклинивание рычагов и т.д. — переключатели необходимо как можно скорее отремонтировать или заменить.

Наиболее частой проблемой данных устройств является окисление, деформация и поломка контактов. Данные неисправности могут устраняться чисткой или правкой контактов. Однако если неисправность возникла в самом переключателе, то имеет смысл выполнить замену всего узла. На замену следует покупать те модели и каталожные номера подрулевых переключателей, которые указаны производителем транспортного средства. Выбирая устройства других типов, вы рискуете просто потратить деньги, так как новый переключатель не встанет на место старого и не будет работать.

При верном выборе и бережной эксплуатации подрулевой переключатель будет надежно работать на протяжении многих лет, обеспечивая комфорт и безопасность автомобиля.
