Накладка тормозной колодки: надежная основа тормозов автомобиля

Каждое транспортное средство оснащается тормозной системой, исполнительными механизмами которой являются тормозные колодки, контактирующие с тормозным барабаном или диском. Основная деталь колодок — фрикционные накладки. Все об этих деталях, их типах, конструкции и правильном выборе читайте в статье.


Что такое накладка тормозной колодки?

Накладка тормозной колодки (фрикционная накладка) — компонент исполнительных тормозных механизмов транспортных средств, обеспечивающий создание тормозного момента за счет сил трения.

Фрикционная накладка является основной деталью тормозной колодки, она непосредственно контактирует с тормозным барабаном или диском при торможении транспортного средства. Накладки за счет возникающих при контакте с барабаном/диском сил трения поглощает кинетическую энергию транспортного средства, переводя ее в тепло и обеспечивая снижение скорости или полную остановку. Накладки имеют повышенный коэффициент трения с чугуном и сталью (из которых изготавливаются тормозные барабаны и диски), и в то же время обладают высокой устойчивостью к износу и предотвращают чрезмерный износ барабана/диска.

Сегодня существует большое разнообразие накладок тормозных колодок, и для верного выбора этих деталей необходимо разобраться в их классификации и конструкции.


Типы и конструкция накладок тормозных колодок

Фрикционные накладки тормозных колодок можно разделить на группы по назначению, конструкции и комплектации, а также по составу, из которого они изготавливаются.

По назначению накладки делятся на два типа:

• Для барабанных тормозных механизмов;
• Для дисковых тормозных механизмов.

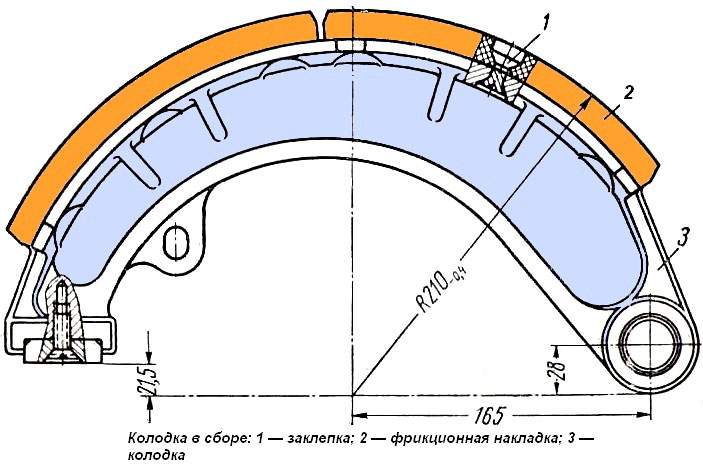

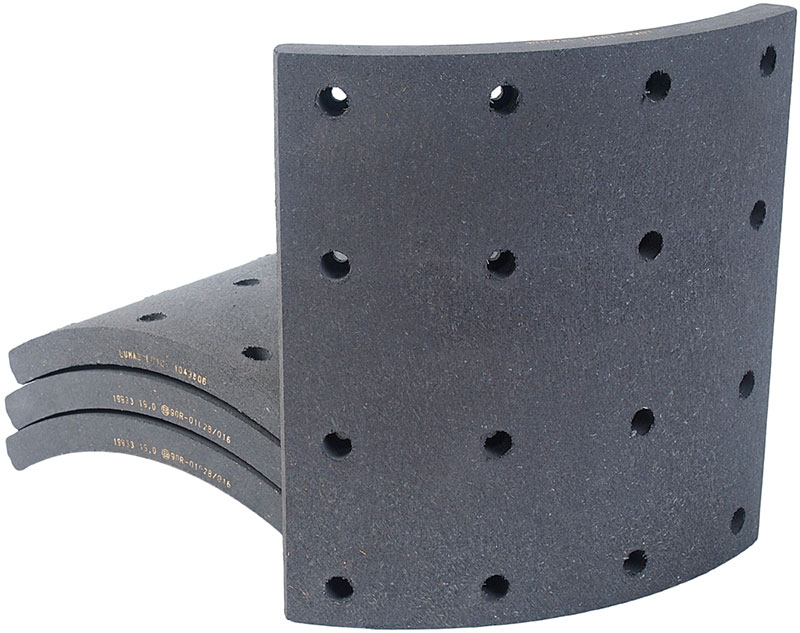

Накладки на колодки барабанных тормозов представляют собой дугообразную пластину с наружным радиусом, соответствующим внутреннему радиусу барабана. Накладки при торможении упираются во внутреннюю поверхность барабана, обеспечивая снижение скорости транспортного средства. Как правило, фрикционные накладки барабанных тормозов имеют большую площадь рабочей поверхности. В каждом колесном тормозном механизме устанавливается по две накладки, расположенных друг напротив друга, что обеспечивает равномерное распределение усилий.

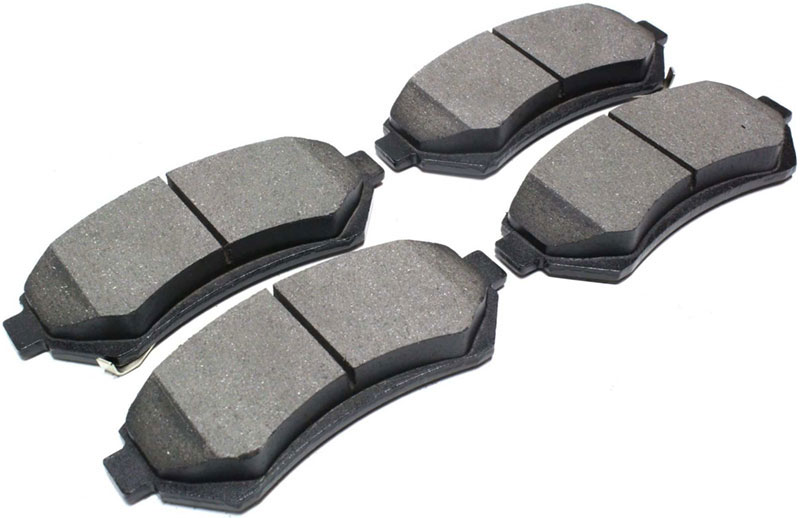

Накладки для дисковых тормозов представляют собой плоские пластины серпообразной или иной формы, обеспечивающей максимальную площадь контакта с тормозным диском. В каждом колесном тормозном механизме используется по две колодки, между которыми при торможении зажимается диск.



Также накладки тормозных колодок делятся на две группы по месту установки:

• Для колесных тормозных механизмов — передние, задние и универсальные;
• Для механизма стояночного тормоза грузовых автомобилей (с барабаном на карданном валу).

Конструктивно фрикционные накладки представляют собой пластины, отформованные из полимерных композиций со сложным составом. В состав входят различные компоненты — каркасообразующие, наполняющие, теплоотводящие, связующие и другие. При этом все материалы, из которых изготавливаются накладки, можно разделить на две основных группы:

• Асбестовые;
• Безасбестовые.

Основу асбестовых накладок составляют, как нетрудно понять, асбестовые волокна (сегодня это относительно безопасный хризотил-асбест), которые выступают в качестве каркаса пластины, удерживающего остальные компоненты. Такие накладки мягкие, но в то же время обладают высоким коэффициентом трения, они предотвращают чрезмерный износ барабана/диска и имеют пониженный уровень шума. В безасбестовых изделиях роль каркаса композиции играют различные полимерные или минеральные волокна, такие накладки соответствуют экологическим нормам, однако более дороги и в ряде случаев обладают худшими эксплуатационными характеристиками (они более жесткие, нередко шумные и т.д.). Поэтому сегодня асбестовые фрикционные накладки все еще находят самое широкое применение.

В качестве заполнителей при изготовлении накладок используются различные полимерные материалы, в качестве связующих — также полимеры, смолы, каучуки и т.д. Дополнительно в составе могут присутствовать керамика, металлическая стружка (из меди или иных мягких металлов) для лучшего отвода тепла, и другие компоненты. Практически каждый производитель использует свои собственные (иногда — уникальные) рецептуры, поэтому состав фрикционных накладок может серьезно отличаться.

Фрикционные накладки изготавливаются по двум основным технологиям:

• Холодное прессование;
• Горячее прессование.

В первом случае из готовой смеси в специальных пресс-формах формируются накладки без дополнительного нагрева. Однако многие производители дополнительно используют термообработку изделий после формовки. Во втором случае смесь прессуется в пресс-формах с подогревом (электрическим). Как правило, при холодном прессовании получаются более дешевые, но менее долговечные накладки, при горячем прессовании изделия более качественные, но и более дорогие.

Независимо от способа производства и состава, после изготовления накладки шлифуются и подвергаются иной дополнительной обработке. В продажу фрикционные накладки поступают в различной комплектации:

• Накладки без крепежных отверстий и крепежа;

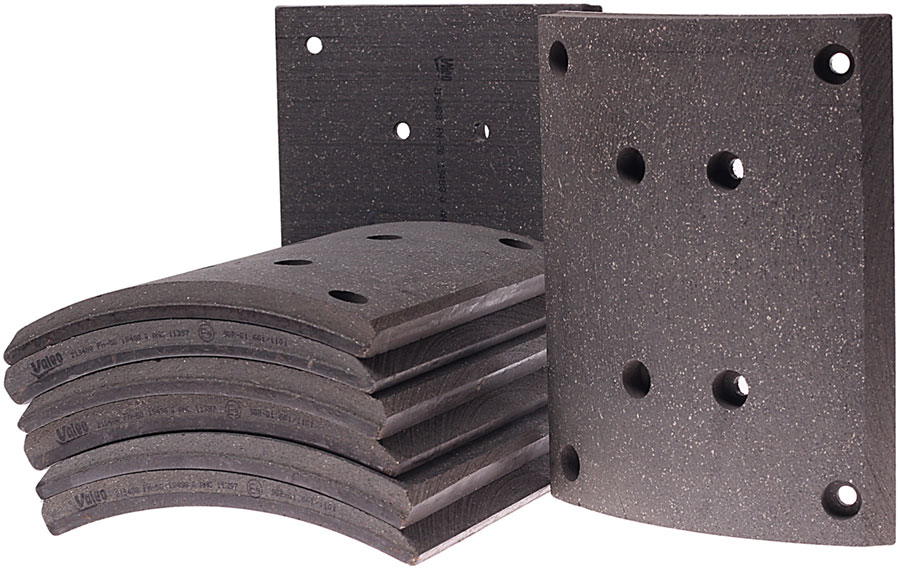

• Накладки с высверленными крепежными отверстиями;
• Накладки с отверстиями и комплектом крепежных изделий;
• Полнокомплектные тормозные колодки — накладки, смонтированные на основании.

Фрикционные накладки тормозных колодок без отверстий — это универсальные детали, которые можно подогнать под тормозные колодки различных автомобилей, обладающие соответствующими габаритами и радиусом. Накладки с отверстиями подходят для определенных моделей автомобилей, установить их на колодки с другим расположением отверстий можно лишь после дополнительного сверления, или вовсе невозможно. Накладки в комплекте с крепежными изделиями облегчают процесс монтажа и помогают обеспечить наиболее качественный результат.

Полнокомплектные тормозные колодки — это уже отдельный вид запасных частей, они применяются при ремонте дисковых тормозных механизмов, барабанных механизмов с приклеенными к колодкам накладками, или сильно изношенных барабанных механизмов. На грузовых автомобилях такие компоненты используются редко.

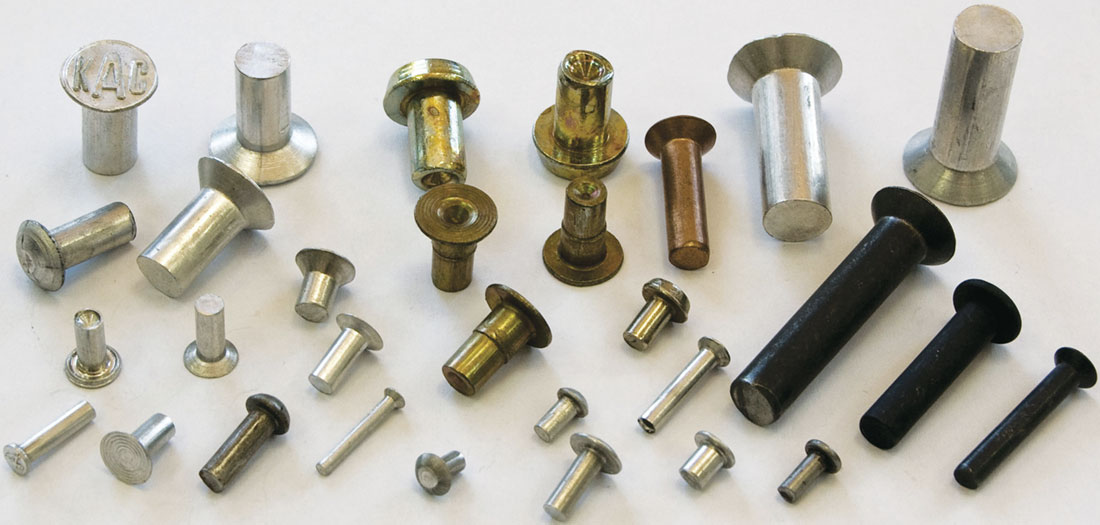

Фрикционные накладки устанавливаются на тормозные колодки с помощью заклепок (полнотелых и пустотелых) или на клей. Заклепки используются в барабанных тормозах, клей наиболее часто применяется в колодках дисковых тормозов. Применение заклепок обеспечивает возможность замены накладок по мере их износа. Для предотвращения повреждения тормозного барабана или диска заклепки изготавливаются из мягких металлов, — алюминия и его сплавов, меди, латуни.

На современных накладках тормозных колодок могут устанавливаться механические и электронные датчики износа. Механический датчик представляет собой пластину в теле накладки, которая при износе детали начинает тереться о барабан или диск, издавая характерный звук. Электронный датчик также скрыт в теле накладки, при ее износе происходит замыкание цепи (через диск или барабан) и на приборной панели загорается соответствующий индикатор.


Правильный выбор, замена и эксплуатация накладок тормозных колодок

Фрикционные накладки в процессе эксплуатации подвержены износу, их толщина постепенно уменьшается, что приводит к снижению надежности работы тормозов. Как правило, одна накладка служит 15-30 тысяч км пробега, после чего ее необходимо заменить. В сложных условиях эксплуатации (повышенная запыленность, движение по воде и грязи, при работе под высокими нагрузками) замену накладок следует выполнять чаще. Менять накладки следует при их износе до минимально допустимой толщины — она, как правило, составляет не менее 2-3 мм.

Для замены необходимо использовать фрикционные накладки, обладающие подходящими для конкретного автомобиля размерами — шириной, длиной и толщиной (все необходимые параметры обычно указываются на накладках). Только в этом случае будет обеспечиваться полный прижим накладки к барабану или диску и создаваться достаточное тормозное усилие. Для монтажа накладки на колодку можно использовать только заклепки из мягких металлов, лучше отдавать предпочтение крепежу в комплекте. Заклепки следует заглублять в тело накладок, чтобы предотвратить их трение о барабан, в противном случае детали будут подвержены интенсивному износу и могут выйти из строя.

Менять накладки на тормозные колодки необходимо полными комплектами, или, в крайнем случае, обе на одном колесе — только так будет обеспечена нормальная работа тормозных механизмов. Выполнять замену нужно в полном соответствии с инструкцией по ремонту и ТО конкретного автомобиля, иначе высока вероятность ухудшения работы тормозов.

При эксплуатации автомобиля следует избегать перегрева накладок, а также их намокания и загрязнения — все это снижает их ресурс и повышает вероятность поломок. При проезде по воде накладки нужно сушить (несколько раз разогнаться и нажать на педаль тормоза), при длительных спусках рекомендуется прибегать к торможению двигателем, и т.д. При правильной эксплуатации и своевременной замене накладок тормоза автомобиля будут работать надежно и безопасно.
