Фара автомобильная: светлая дорога в любое время суток

Все транспортные средства в соответствии с действующим законодательством оснащаются осветительными приборами — фарами различных типов. О том, что такое автомобильная фара, каких типов бывают фары, как они устроены и работают, а также о правильном выборе, замене и эксплуатации фар — читайте в статье.


Что такое фара автомобильная?

Автомобильная фара — электрический осветительный прибор, смонтированный в передней части транспортного средства. Данный прибор обеспечивает освещение дороги и окружающей местности при низком уровне освещенности, либо в условиях недостаточной видимости. Фары часто называют головным светом или головной оптикой, что отражает их назначение и расположение.

Фары являются одними из основных компонентов автомобильной светотехники, они решают несколько задач:

• Освещение участка дорожного полотна и близлежащей местности перед машиной в темное время суток — выполняет головной свет;
• Освещение дороги в условиях тумана, снегопада, песчаной бури и т.д. — выполняют противотуманные фары;
• Освещение местности на большом расстоянии вне дорог общего пользования, при проведении поисково-спасательных работ и в иных ситуациях — выполняют фары-искатели и прожекторы;
• Обеспечение заметности ТС при движении на дорогах общего пользования в светлое время суток — выполняют фары ближнего света при отсутствии или поломке дневных ходовых огней.

Эти функции возложены на фары различных видов и конструкций.


Классификация автомобильных фар

Автомобильные фары делятся на типы по способу формирования светового луча, назначению, применимости в различных схемах светотехники и устройству.

По способу формирования светового луча фары бывают двух типов:

• Рефлекторные (отражательные) — традиционные фары с отражателем параболической или сложной формы, который формирует направленный пучок света;
• Проекционные (прожекторные, линзованные, фары полуэллипсоидной системы освещения) — современные фары с оптической линзой, которая обеспечивает формирование мощного светового луча при компактных размерах всего устройства.

По своему назначению фары делятся на три группы:

• Основные (головного света) — для освещения дороги и близлежащей местности в темное время суток;
• Противотуманные — для освещения дороги в условиях недостаточной видимости;
• Фары-искатели и прожекторы — источники направленного света для освещения местности вблизи и на значительном расстоянии.

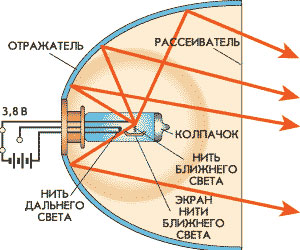

Работа фары в режиме ближнего света

Работа фары в режиме ближнего света


Работа фары в режиме дальнего света

Работа фары в режиме дальнего света

В свою очередь, фары головного делятся на три вида:

• Ближнего света;
• Дальнего света;
• Комбинированные — один прибор может работать в режиме ближнего и дальнего света (но только ни в двух режимах одновременно, что четко прописано в ГОСТ).

Фары ближнего и дальнего света отличаются диаграммой направленности и особенностями светового потока.

Фары ближнего света освещают дорогу непосредственно перед авто и предотвращают ослепление водителей на встречной полосе. Данное устройство формирует луч, наклоненный вниз и направленный вдоль дороги, для этого лампа монтируется перед фокусом отражателя фары, а часть светового потока от ее нити накала экранируется (в нижней части). Фары ближнего света могут формировать луч с различной диаграммой направленности:

• Симметричный — свет распространяется вперед равномерно, постепенно теряя интенсивность с отклонением от оптической оси фары вправо и влево;
• Ассиметричный (европейский) — световой луч неравномерно освещает дорогу, наибольшая интенсивность освещения обеспечивается справа, охватывая правую полосу и обочину, ослабление луча слева предотвращает ослепление водителей на встречной полосе.

Фара дальнего света освещает дорогу и местность на большом удалении от авто. Лампа этой фары расположена точно в фокусе отражателя, поэтому формируется симметричный луч высокой интенсивности, направленный вперед.


Фары могут использоваться в головной оптике различных схем:

• Двухфарная схема — используется две фары комбинированного типа, расположенных симметрично по обе стороны от средней оси данного ТС;
• Четырехфарная схема — используется четыре фары, две из которых работают только в режиме ближнего света, две — только в режиме дальнего света. Фары собраны в пары «ближний свет + дальний свет», пары расположены симметрично средней оси данного ТС.

В соответствии с действующим законодательством (ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48) и некоторыми иными), на автомобилях должно устанавливаться строго по две фары ближнего и дальнего света, факультативно могут устанавливаться две противотуманные фары, наличие дополнительных фар ближнего и дальнего света или, напротив, отсутствие штатных приборов не допускается, такой автомобиль нельзя эксплуатировать (согласно пункта 3 «Основных положений по допуску ТС к эксплуатации…» ПДД РФ).


Конструкция и особенности автомобильных фар

По конструкции фары делятся на несколько типов:

• Корпусные — имеют отдельный корпус, могут устанавливаться на кронштейнах на кузове машины или в ином месте. К данному типу относятся фары ряда автомобилей до 60-х годов выпуска, а также противотуманки, искатели и прожекторы;
• Встраиваемые — устанавливаются в специальные ниши, предусмотренные в передней части автомобиля;
• Блок-фары — объединяют в одну конструкцию фары ближнего и дальнего света и указатели поворота. Обычно являются встраиваемыми;
• Фары-лампы — лампы увеличенного размера, Интегрированные в единую конструкцию с отражателем и рассеивателем, являются встраиваемыми. Наибольшее распространение получили на американских автомобилях, сегодня применяются значительно реже обычных фар.

Конструктивно все фары принципиально одинаковы. Основу изделия составляет корпус, в котором установлен отражатель — изогнутое определенным образом зеркало (как правило, пластиковое с металлизированным отражающим покрытием), которое обеспечивает формирование направленного вперед светового луча.

Отражатели бывают трех типов:

• Параболические — классическая конструкция, отражатель имеет форму параболоида вращения, который обеспечивает равномерное распределение света вдоль оптической линии;
• Свободной формы — отражатель имеет сложную форму с участками, имеющими различный наклон друг относительно друга, он формирует световой луч с определенной диаграммой направленности;
• Эллиптические — такую форму имеют отражатели проекционных (линзованных) фар, эллиптическая форма обеспечивает необходимую диаграмму направленности светового луча в ограниченном пространстве.

В блок-фарах используется несколько отражателей для всех ламп, интегрированных в единую конструкцию. В центре отражателя устанавливается источник света — лампа того или иного типа (обычная, галогенная, светодиодная, ксеноновая), в фарах дальнего света нить накала или дуга располагается в фокусе отражателя, в фарах ближнего света она вынесена немного вперед. Спереди фара закрыта рассеивателем — прозрачной деталью из стекла или поликарбоната, на которой нанесено рифление. Наличие рифления обеспечивает равномерное рассеивание светового луча по всей освещаемой площади. В фарах-искателях и прожекторах рассеивателя нет, точнее — закрывающее лампу стекло не имеет рифления, оно гладкое. В противотуманных фарах рассеиватель может быть окрашен в желтый цвет.

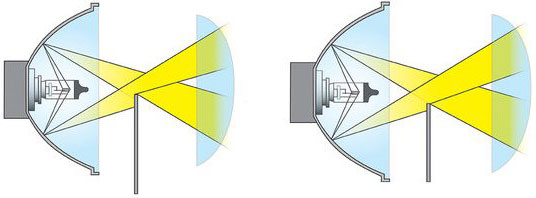

Общая конструкция и работа линзованной автомобильной лампы
Общая конструкция и работа линзованной автомобильной лампы

Конструкция линзованных фар более сложна. Их основу составляет эллиптический отражатель, в фокусе которого установлена лампа, а на некотором отдалении — оптическая собирающая линза. Между линзой и отражателем может находиться подвижный экран, который изменяет световой луч при переключении между ближним и дальним светом.

На корпусе и рассеивателе фары нанесена ее маркировка, в которой указаны основные характеристики и допустимые для установки типы ламп. Установка других источников света недопустима (за редким исключением), это может изменить характеристики фары, а вследствие этого транспортное средство не пройдет техосмотр.


Вопросы выбора, замены и эксплуатации автомобильные фары

Для выбора новой оптики необходимо учитывать конструкцию, особенности и характеристики старых изделий, в идеальном случае следует покупать фару той же модели. Если же речь идет о противотуманках или фарах-искателях и прожекторах, которых не было на автомобиле, то здесь следует учитывать возможность установки этих приборов на автомобиль (наличие соответствующих кронштейнов и т.д.) и их характеристики.

Отдельное внимание нужно уделить выбору блок-фар. Сегодня они, как правило, представлены в двух вариантах — с прозрачным (белым) и желтым сегментом указателя поворота. При выборе фары с желтым сегментом указателя поворота необходимо покупать лампу с прозрачной колбой, при выборе фары с белым сегментом указателя поворота необходимо покупать лампу с желтой (янтарной) колбой.

Замена фар производится согласно инструкции по эксплуатации и ремонту автомобиля. После замены необходимо выполнить регулировку фар по той же инструкции. В простейшем случае эта работа выполняется с применением экрана — вертикальной плоскости с разметкой, на которую направлен свет фар, в качестве экрана может выступать стена, гаражные ворота, ограждение и т.д.

Для ближнего света европейского типа (с ассиметричным световым лучом) необходимо добиться, чтобы верхняя граница горизонтальной части светового пятна располагалась чуть ниже центра фар. Для определения этого расстояния можно использовать следующую формулу:

h = H–(14×L×H)/1000000

где h — расстояние от оси фар до верхней границы пятна, H — расстояние от поверхности дороги до центра фар, L — расстояние от автомобиля до экрана, единица измерения — мм.

Для регулировки необходимо ставить автомобиль на расстоянии 5-8 метров от экрана, величина h должна лежать в пределах 35-100 мм в зависимости от высоты автомобиля и расположения его фар.

Для дальнего света нужно добиться, чтобы центр световых пятен лежал примерно на половине расстояния от оптической оси фары и границы светового пятна ближнего света. Также оптические оси фар должны быть направлены строго вперед, без отклонений в стороны.

При правильном выборе и регулировке фар автомобиль получит качественную светотехнику, отвечающую требованиям стандартов, и обеспечивающую безопасность на дороге при движении в темное время суток.
