Ролик ГРМ обводной: надежное положение и функционирования ремня

В двигателях внутреннего сгорания с ременным приводом газораспределительного механизма необходимо обеспечивать правильное положение ремня и его стабилизацию во время работы. Эти задачи решаются с помощью обводных роликов, о назначении, конструкции и замене которых подробно рассказано в этой статье.


Что такое обводной ролик ГРМ?

Обводной (опорный, промежуточный, паразитный) ролик — вспомогательный элемент ременного привода газораспределительного механизма (ГРМ), свободновращающийся шкив малого диаметра, через которое в определенной точке (или точках) обводится ремень ГРМ.

Обводной ролик ГРМ решает несколько задач:

• Изменение хода ремня (поворот на необходимый угол) в соответствии с расположением шкивов распределительных валов и навесного оборудования;
• Устранение вибраций ветвей ремня при их значительной длине;
• Стабилизация ремня ГРМ во время работы, предотвращение резонансных явлений, соскальзывания и т.д.;
• Общее снижение шумности привода газораспределительного механизма.

В ременном приводе ГРМ обычно используется один обводной ролик, реже — два, однако многие современные двигатели небольшого объема вовсе не имеют данных деталей. При этом не следует путать обводной ролик с другим схожим механизмом — натяжным роликом. Натяжной ролик обеспечивает необходимое натяжение ремня, предотвращая его проскальзывание и связанные с этим поломки двигателя, а также попутно выполняет и функции обводного ролика. В дальнейшем речь пойдет именно об обводных роликах.


Типы и конструкция обводных роликов ГРМ

Пример привода ГРМ с двумя обводными роликами разного диаметра

Пример привода ГРМ с двумя обводными роликами разного диаметра

Независимо от типа, все обводные ролики устроены принципиально одинаково. Основу ролика составляет подшипник, на наружное кольцо которого напрессован шкив. Подшипник — радиальный (воспринимает только нагрузки, направленные по радиусу), шариковый или роликовый, может быть обычным однорядным или широким двухрядным. Торец подшипника может закрываться металлической крышкой или втулкой для защиты от загрязнений, пыли, воды и технических жидкостей. Шкив — штампованный металлический или цельнолитой пластиковый, неразборный, в зависимости от типа двигателя имеет различную ширину и диаметр.

Обводные ролики могут иметь шкив, изготовленный из различных материалов:

• Металл — алюминиевый сплав или сталь;
• Пластик.

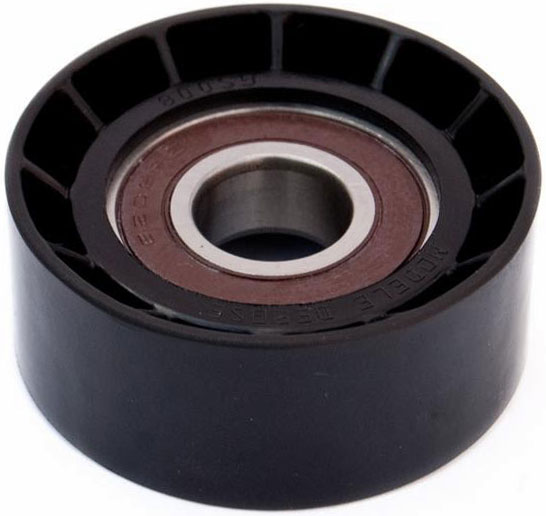

В настоящее время широкое распространение получили пластиковые ролики, они дешевле металлических, при этом обеспечивают меньший уровень шума и снижают общий вес системы. Пластик подвержен износу, однако ресурс современных пластиковых обводных роликов велик, они нормально служат весь межсервисный интервал (между заменами ремня).

Металлические ролики применяются в мощных и высоконагруженных двигателях, в которых важно обеспечить надежность привода ГРМ на любых режимах.

Ролики могут иметь шкивы с различным типом рабочих поверхностей (дорожек качения):

• Гладкие — рабочая поверхность гладкая, не имеет никаких неровностей;
• Рифленые — рабочая поверхность имеет продольные канавки малой глубины, такая конструкция снижает площадь контакта шкива с ремнем;
• Зубчатые — рабочая поверхность несет поперечные зубцы, это зубчатый шкив свободного вращения.

При этом ролики с гладким и рифленым шкивом могут изготавливаться как из пластика, так и из металла, а зубчатые ролики бывают только металлические — стальные или из алюминиевых сплавов.

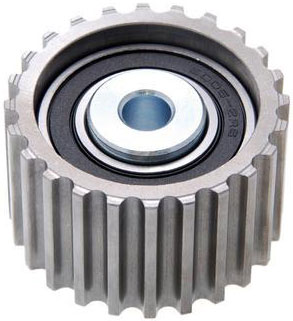

Зубчатый обводной ролик

Зубчатый обводной ролик

Гладкие и рифленые ролики устанавливаются таким образом, что ремень охватывает их своей тыльной (гладкой) стороной. Зубчатые ролики располагаются таким образом, что ремень охватывает их своей рабочей (зубчатой) стороной. Замена роликов одного типа на другой недопустима, так как это изменяет характеристики всей системы и чревато поломками двигателя.

Наконец, шкивы обводных роликов независимо от типа могут иметь два исполнения:

• Без упорных буртов;
• С упорными буртами.

Во втором случае шкив с одной или обеих сторон имеет бурты небольшой высоты, предотвращающие соскальзывание ремня. На пластиковых и металлических гладких роликах бурт, как правило, составляет единое целое со шкивом, он штампованный, литой или точеный. На зубчатых роликах бурт с одной или обеих сторон может выполняться в виде съемных колец, которые монтируются при установке ролика на двигатель.

Монтаж обводного ролика на двигатель осуществляется двумя способами:

• Непосредственно на блок двигателя;
• С помощью отдельного кронштейна.

В первом случае ролик своим подшипником упирается в специально предусмотренную для этого площадку на блоке двигателя и фиксируется одним болтом (через шайбу увеличенного диаметра). Во втором случае ролик фиксируется на кронштейне, который, в свою очередь, двумя или большим числом болтов монтируется на блоке двигателя.


Выбор, замена и эксплуатация обводных роликов ГРМ

Обводные ролики в процессе эксплуатации изнашиваются и требуют замены — данная операция проводится одновременно с заменой ремня ГРМ и натяжного ролика. Все эти детали, как правило, продаются в комплекте, поэтому искать отдельно ролик и крепеж для него нет необходимости. При покупке ремня и роликов следует учитывать рекомендации производителя двигателя и выбирать детали соответствующих типов и каталожных номеров.

В некоторых случаях возможно ухудшение работы ролика или его полный выход из строя. Наиболее часто проблемы возникают в подшипнике, в этом случае появляется посторонний шум при работе двигателя. Шкив ролика доставляет проблемы значительно реже. В любом случае ролик необходимо заменить, для этого нужно приобрести новую деталь по указаниям производителя и выполнить работы в соответствии с инструкцией по ремонту и ТО данного конкретного автомобиля.

В процессе эксплуатации обводной ролик не требует специального технического обслуживания, обычно эта деталь нормально работает весь межсервисный интервал и не доставляет проблем.
