Бачок ГТЦ: тормозная жидкость - под контролем и защитой

В транспортных средствах, оснащенных тормозными системами с гидравлическим приводом, тормозная жидкость хранится в специальной емкости — бачке главного тормозного цилиндра. Все о бачках ГТЦ, их конструкции, существующих типах и особенностях, а также о выборе и замене этих деталей — читайте в статье.


Назначение и функции бачка ГТЦ

Общая схема тормозной системы с гидравлическим приводом
Общая схема тормозной системы с гидравлическим приводом

Бачок ГТЦ (бачок главного тормозного цилиндра, расширительный бачок ГТЦ) — компонент главного тормозного цилиндра тормозной системы с гидравлическим приводом; емкость для хранения тормозной жидкости и ее подачи в ГТЦ во время работы тормозной системы.

Легковые, коммерческие и многие среднетоннажные грузовые автомобили оснащаются тормозными системами с гидравлическим приводом колесных тормозных механизмов. В общем случае такая система состоит из главного тормозного цилиндра (ГТЦ), через вакуумный или пневматический усилитель связанного с педалью тормоза, и рабочих тормозных цилиндров (РТЦ) в колесных тормозных механизмах, соединенных с ГТЦ системой трубопроводов. В системе работает специальная тормозная жидкость, обеспечивающая передачу усилия от ГТЦ к РТЦ и, тем самым, срабатывание тормозов. Для хранения запаса жидкости в системе используется специальный элемент — бачок главного тормозного цилиндра.


Бачок ГТЦ решает несколько основных задач:

  • Выступает емкостью для хранения запаса тормозной жидкости;
  • Компенсирует тепловое расширение жидкости;
  • Компенсирует незначительные утечки жидкости в системе;
  • Обеспечивает подачу жидкости в ГТЦ при работе системы;
  • Выполняет сервисные функции — отслеживание уровня тормозной жидкости и ее пополнение, сигнализация опасного снижения уровня жидкости.

Бачок ГТЦ крайне важен для нормальной работы тормозной системы, а значит, и для безопасности всего автомобиля. Поэтому при любых неисправностях данная деталь должна своевременно ремонтироваться или заменяться. Чтобы сделать верную замену, следует разобраться в существующих типах бачков ГТЦ и их особенностях.


Двухсекционный бачок ГТЦ
Двухсекционный бачок ГТЦ

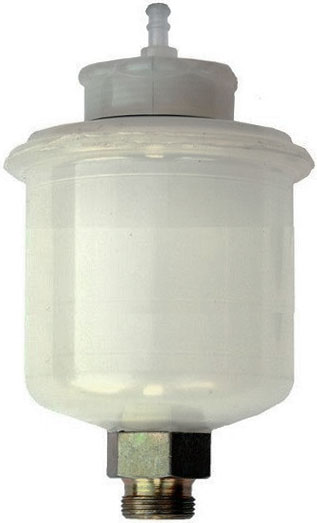

Односекционный бачок ГТЦ
Односекционный бачок ГТЦ

Типы, конструкция и особенности бачков ГТЦ

Используемые в настоящее время бачки ГТЦ делятся на две больших группы:

  • Односекционные;
  • Двухсекционные.

Односекционные бачки устанавливаются как на односекционные, так и на двухсекционные ГТЦ грузовых и легковых автомобилей. Односекционные цилиндры, совмещенные с пневматическим или вакуумным усилителем тормозов, применяются в среднетоннажных грузовых автомобилях, их может быть два (по одному ГТЦ на контуры передней и задней оси) или три (один ГТЦ на контур передней оси и по одному на каждое заднее колесо). Соответственно, в одном таком автомобиле может быть два или три односекционных бачка.

В некоторых отечественных автомобилях (ряд моделей УАЗ и ГАЗ) применяются двухсекционные ГТЦ с двумя односекционными бачкам, каждый из которых работает на свою секцию и не связан с другим. Однако такое решение имеет ряд недостатков, среди которых — усложнение системы и снижение ее надежности. С другой стороны, наличие двух бачков обеспечивает независимую работу контуров тормозной системы, поэтому при утечке жидкости из одного контура второй обеспечит возможность управления транспортным средством.

Двухсекционные бачки устанавливаются только на двухсекционные ГТЦ легковых и грузовых автомобилей. Такие бачки имеют увеличенные габариты и два штуцера для подключения к секциям цилиндра. Во всех автомобилях с двухсекционными ГТЦ устанавливается только один двухсекционный бачок. Бачки с двумя секциями упрощают конструкцию всей системы и обеспечивают перепуск жидкости между контурами, что исключает выход из строя одного из них.

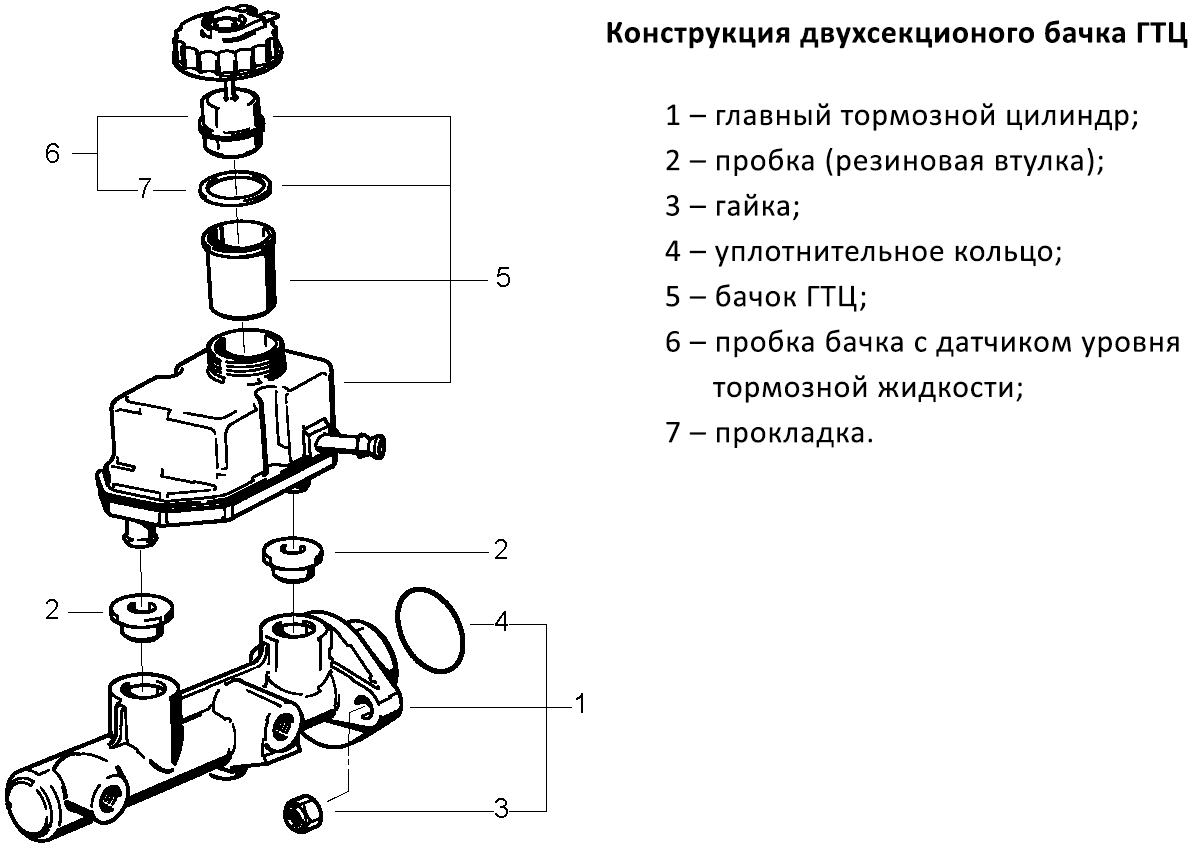

Конструкция и установка бачка ГТЦ
Конструкция и установка бачка ГТЦ

Конструктивно все бачки ГТЦ довольно просты и отличаются только деталями. Бачки — пластиковые (чаще всего из белого полупрозрачного пластика, облегчающего отслеживание уровня жидкости), цельнолитые или изготовленные из двух литых половин, в верхней части выполнена резьбовая или байонетная заливная горловина, закрываемая пробкой, в нижней части находятся штуцеры. В большинстве бачков штуцеры формуются из пластика, но в односекционных бачках грузовых автомобилей чаще используется металлический резьбовой штуцер. На боковой поверхности может располагаться полупрозрачное окошко с отметками максимального и минимального уровня жидкости. В некоторых случаях предусматриваются дополнительные крепежные детали — кронштейны или проушины. В двухсекционных бачках ГТЦ между секциями располагается перегородка малой высоты, предотвращаются полное перетекание жидкости из одной половины в другую при преодолении автомобилем уклонов или при движении по неровностям дорожного покрытия.

Бачки могут иметь один, два или три штуцера. Один штуцер выполняется на односекционных бачках ГТЦ, а два и три — на двухсекционных, третий штуцер может использоваться для подачи жидкости на цилиндр гидравлического привода сцепления.

Для герметизации бачка используются пробки двух типов:

  • Обычные со встроенными клапаном (клапанами);
  • С клапанами и датчиком уровня жидкости.

Обычные пробки имеют клапаны для выравнивания давления в бачке (впуска наружного воздуха) и стравливания давления при нагреве или слишком большом количестве жидкости в системе. В пробках второго типа помимо клапанов встраивается датчик уровня жидкости поплавкового типа, соединенный с индикатором на приборной панели. Датчик — пороговый, он срабатывает при падении уровня жидкости ниже определенного предела, замыкая цепь соответствующей сигнальной лампы.

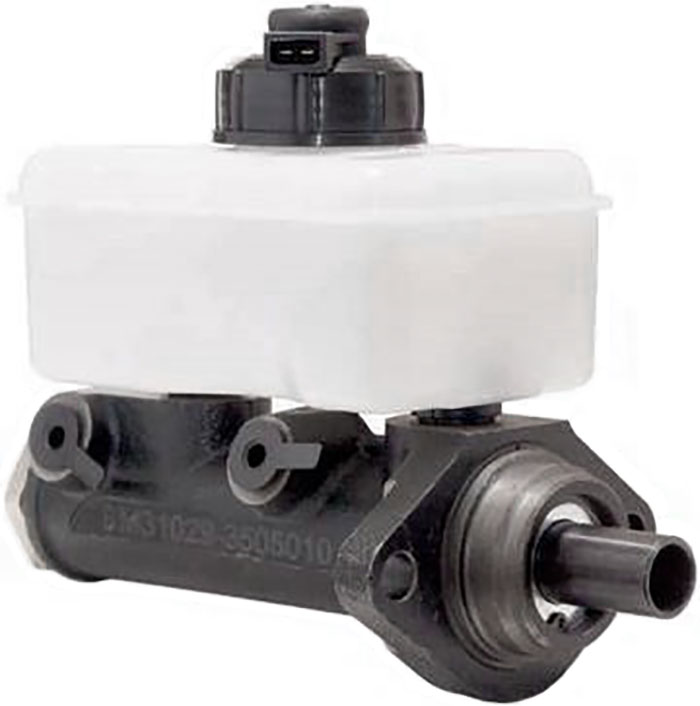

ГТЦ с установленным бачком
ГТЦ с установленным бачком

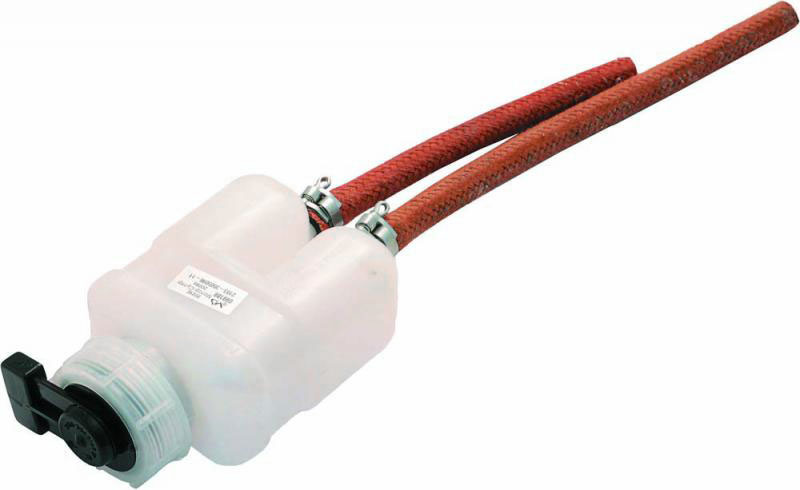

Бачок ГТЦ для размещения отдельно от цилиндра
Бачок ГТЦ для размещения отдельно от цилиндра

Монтаж бачков может выполняться двумя способами:

  • Непосредственно на корпус ГТЦ;
  • Отдельно от ГТЦ.

В первом случае бачок своими штуцерами через уплотнительные резиновые втулки устанавливается в отверстия в верхней части корпуса ГТЦ, для надежной фиксации могут использоваться дополнительные хомуты или кронштейны.

Во втором случае бачок устанавливается в удобном месте моторного отсека или в иной зоне, а соединение с ГТЦ выполняется с помощью гибких шлангов. Бачок с помощью хомутов или винтов крепится к металлическому кронштейну, шланги обжимаются хомутами. Подобное решение можно встретить на некоторых отечественных легковых автомобилях, в том числе ВАЗ-2121.

В любом случае выбирает такое положение бачка, при котором тормозная жидкость самотеком может поступать в главный тормозной цилиндр, обеспечивая нормальную работу всей систему в различных условиях.


Как правильно выбрать и заменить бачок главного тормозного цилиндра

Бачки ГТЦ просты и надежны, однако они вследствие воздействия агрессивных сред, механических и температурных воздействий могут выходить из строя — любые трещины, изломы штуцеров или ухудшение прочности фиксации пробки могут привести к ухудшению работы тормозов и к аварийной ситуации. Поэтому бачок следует регулярно осматривать (при плановом ТО тормозной системы), и при обнаружении неисправностей менять в сборе.

На замену следует брать бачок ГТЦ только того типа и модели, что рекомендован производителем транспортного средства. Для отечественных автомобилей найти бачки проще, так как на многих из них используются унифицированные детали, для автомобилей иностранного производства нужно использовать бачки только в соответствии с их каталожными номерами. Одновременно рекомендуется приобрести втулки, шланги (если они предусмотрены) и крепеж.

Замена бачка должна выполняться в соответствии с инструкцией по ремонту данной конкретной модели транспортного средства. Но в общем случае порядок выполнения работ следующий:

  1. Удалить жидкость из бачка (рекомендуется использовать шприц большого объема или грушу);
  2. При наличии штуцера на главный цилиндр сцепления — отсоединить от бачка шланг и расположить так, чтобы из него не вытекала жидкость;
  3. При наличии крепления бачка — снять его (вывернуть винты, снять хомут);
  4. Демонтировать бачок, если он двухсекционный — усилием рук вынуть из отверстий, если односекционный — вывернуть из резьбового штуцера;
  5. Осмотреть втулки, при их повреждении или растрескивании — установить новые, предварительно очистив место их монтажа и верхнюю часть корпуса цилиндра;
  6. Выполнить установку нового бачка в обратном порядке.

По завершению работ следует пополнить запас тормозной жидкости и прокачать систему для удаления пузырьков воздуха. После прокачки может потребоваться доливка жидкости до необходимого уровня, указанного на бачке. При верном выборе бачка и правильной его замене тормозная система автомобиля будет работать эффективно и надежно в любых условиях.
