Блок педалей: важная часть управления автомобилем

В каждом современном автомобиле есть несколько главных органов управления — рулевое колесо, педали и рычаг переключения КП. Педали, как правило, объединены в особый узел — блок педалей. О блоке педалей, его назначении, типах и конструкции, а также об обслуживании и ремонте — читайте в данной статье.


Назначение блока педалей

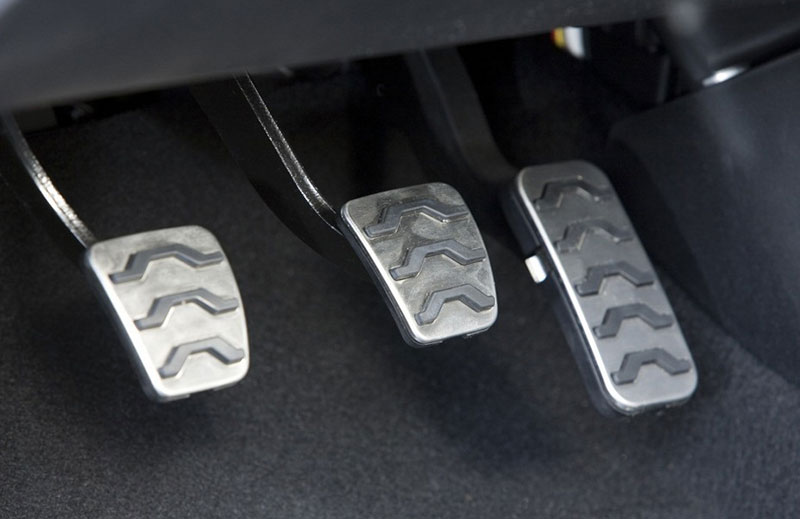

Еще создатели первых автомобилей столкнулись перед серьезной проблемой: не всеми органами управления можно оперировать только руками, поэтому довольно скоро транспортные средства стали оснащаться педалями для управления ногами. Довольно долго не было единого стандарта, который устанавливал бы расположение и назначение педалей, привычные нам схемы более или менее сформировались только к 30-м — 40-м годам прошлого века. И сегодня мы имеем три педали на автомобилях с МКПП (педали газа, сцепления и тормоза), и две педали на автомобилях с АКПП (только педали газа и тормоза).

Конструктивно педали чаще всего объединяются в единую конструкцию — педальный узел или блок педалей. Данный узел решает несколько задач:

- Снижает трудоемкость при монтаже и регулировке педалей на заводе-изготовителе;
- Облегчает техническое обслуживание, ремонт и регулировку педалей в процессе технического обслуживания и эксплуатации автомобиля;
- Обеспечивает правильность установки педалей и корректную работу приводов механизмов;
- Выполняет функции по улучшению эргономики и безопасности места водителя.

Таким образом, педальный узел решает как чисто технические задачи, так и участвует в формировании эргономичного рабочего места, тем самым влияя на эффективность работы водителя, его утомляемость и т.д. При этом сам блок педалей имеет не слишком сложное устройство и принцип работы.


Типы и конструкция блоков педалей

Современные педальные узлы можно разделить на несколько групп по применимости, комплектности, функционалу и конструктивным особенностям.

По применимости все блоки педалей делятся на два больших типа:

- Для автомобилей с механической трансмиссией (с МКПП);
- Для автомобилей с автоматической трансмиссией (с АКПП).

Отличия узлов для МКПП и АКПП заключаются в различном расположении педалей, их комплектности, местах установки и т.д. И в большинстве случаев блок педалей одного типа крайне сложно или вовсе невозможно установить на автомобиль другого типа.

По комплектности педальные узлы делятся на три основных типа:

- Блок педалей для авто с АКПП, объединяющий в себе педали тормоза и газа;
- Блок педалей для авто с МКПП, объединяющий педали газа, тормоза и сцепления;
- Блок педалей для авто с МКПП, объединяющий только педали сцепления и тормоза.

Таким образом, блоки педалей могут объединять в себе как все педали, так и только их часть. Если в автомобиле применяется блок педалей сцепления и тормоза, то педаль газа выполняется в виде отдельного узла. Также и все педали могут выполняться в виде отдельных узлов, однако такое решение сегодня используется довольно редко.

По функционалу блоки педалей делятся на три основных группы:

- Блок, содержащий только педали и компоненты механической части приводов соответствующих систем — возвратные пружины, сошки, вилки, соединения и т.д.;
- Блок, содержащий в своем составе как механические, так и гидравлические/пневмогидравлические части соответствующих систем — главный тормозной цилиндр, усилитель тормозов и главный цилиндр сцепления;
- Блок, содержащий электронную часть систем, главным образом — концевые выключатели, датчики педалей и другие.

Наконец, по конструктивным особенностям все блоки педалей можно разделить (в некоторых случаях — весьма условно) на две больших группы:

- Безрамные (бескорпусные) блоки педалей;
- Блоки с рамой (каркасом), удерживающим все компоненты в сборе.

На примере этих типов рассмотрим основные конструктивные особенности блоков педалей.

Наиболее просто устроены безрамные блоки. Основу узла составляет трубчатая ось педали сцепления, внутри которой пропущена ось педали тормоза. На конце трубы и оси расположены рычаги (сошки) для соединения с приводом соответствующей системы. Для монтажа блока в кабине или салоне автомобиле используется два кронштейна.

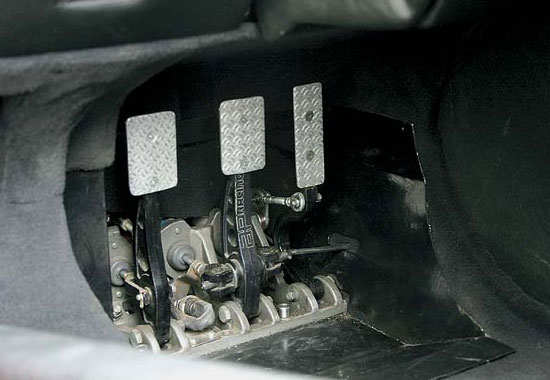

Более сложно устроены блоки с рамой: основу конструкции составляет сборный стальной каркас, удерживающий педали и другие компоненты. На каркасе расположены и кронштейны (либо проушины или просто отверстия) для монтажа блока внутри кабины/салона. На раме тем или иным способом зафиксированы оси педалей, возвратные пружины, главный тормозной цилиндр с вакуумным усилителем, главный цилиндр сцепления и концевые выключатели/датчики.

Сам педали могут быть двух типов:

- Составные;
- Цельнометаллические.

Составные детали изготовлены из нескольких деталей, которые позволяют регулировать длину педали или выполнять ее ремонт без полной замены всего узла. Цельнометаллические педали представляют собой единую штампованную, литую или сварную конструкцию, которая не позволяет выполнять регулировки и в случае поломки меняется в сборе. Площадки педалей имеют рифление или покрыты рифлеными резиновыми накладками, что препятствует соскальзыванию ноги при управлении автомобилем.

Сегодня существует большое разнообразие блоков педалей, но в массе своей они имеют описанную выше конструкцию и функционал.


Обслуживание и ремонт блоков педалей

Педальные узлы как таковые не нуждаются в специальном техническом обслуживании, однако отдельные педали блока могут потребовать к себе внимания в рамках ТО системы, к которой они принадлежат. В частности, регулировка педали сцепления и связанного с ней цилиндра осуществляется при ТО сцепления, регулировка педали тормоза и тормозного цилиндра — при ТО тормозной системы и т.д. Дополнительно педали, их крепеж, натяжение пружин и общее состояние можно проверять при каждом ТО-2.

При возникновении неисправностей или деформаций педали, их разрегулировке свободного хода и других проблемах необходимо как можно скорее выполнить ремонт. С этой работой нельзя затягивать, так как от функционирования педалей зависит управляемость и безопасность автомобиля. Порядок работ по ТО и ремонту педалей или педальных узлов описан в инструкциях к соответствующим автомобилям, мы здесь их рассматривать не будем.

При правильной эксплуатации, своевременном обслуживании и ремонте блок педалей будет служить долго и надежно, обеспечивая управляемость, комфорт и безопасность транспортного средства.
