Каталог запасных частей ГАЗель БИЗНЕС (GAZel Business)

Каталог запасных частей ГАЗель БИЗНЕС (GAZel Business)
ГАЗель-Бизнес - это семейство российских малотоннажных автомобилей, выпускаемых на Горьковском автомобильном заводе серийно с 4 февраля 2010 года. Отличается от базовой модели «ГАЗель» повышенной надёжностью комплектующих и существенной доработкой узлов и агрегатов. Автомобиль выпускается в нескольких комплектациях с разными двигателями. Имеются варианты с газобаллонным оборудованием итальянской компании OMVL.

По отношению к базовой модели в семействе "ГАЗель-Бизнес" конструкторами было сделано более 130 изменений:

В коробке передач применяются синхронизаторы фирмы Hoerbiger, подшипники SKF, сальники и манжеты Rubena. Модернизирован рычаг управление КПП.

Двигатель УМЗ-4216 класса Евро-3 получил усовершенствованный механизм газораспределения (ГРМ), компоненты электрооборудования Bosch и Brisk, новый более мощный стартер и генератор, обновленный ЭБУ, импортные ремни увеличенного сечения, эффективный термоэкран, усиленные опоры двигателя фирмы Anvis с оптимизированными упругими элементами и ограничителями перемещения. Максимальный крутящий момент достигается при 2500 оборотах в минуту и составляет 220,5 Нм. Это достаточно низкие обороты для бензинового мотора!  Альтернативный дизельный двигатель Cummins ISF класса Евро-3 с турбонаддувом и охладителем надувочного воздуха имеет максимальный крутящий момент в 297,0 Нм в диапазоне 1600-2700 оборотов в минуту.

Сцепление фирмы ZF Sachs с оригинальным гидроприводом.

Карданные валы специализированного производства фирмы Tirsan-Kardan с точной балансировкой и антикоррозийным покрытием с подшипниками фирмы INA.

Задний мост с сальниками Rubena, отражателем новой конструкции, шлифованными зубьями передач и измененной главной передачей.

Подвеска получила модернизированные рессоры с сайлент-блоками новой конструкции, амортизаторы ZF Sachs, переднюю балку с измененным уплотнением шкворневого узла.

Система охлаждения получила радиатор фирмы TRM с алюминиевой сердцевиной. Уменьшилось количество соединений трубопроводов и их длина.

Рулевое управление альтернативной конструкции ZF Lenksysteme с гидроусилителем руля, насосом ГУР и рулевым валом.

Система впуска получила новый пластиковый воздушный фильтр и новые воздуховоды.

Тормозная система оснащена вакуумным усилителем с главным тормозным цилиндром и бачком альтернативной конструкции фирмы Bosch.

Электрооборудование автомобиля существенно изменилось. Это: модернизированный стеклоочиститель фирмы Bosch с мотором большей мощности и увеличенным прижимным усилием щеток; зеркала с электроподогревом; аккумуляторная батарея (АКБ) увеличенной емкости (66Ач); ЭБУ с новым программным обеспечением; новые фары с одновременным включением дальнего и ближнего света; новая модель панели приборов; другие подрулевые переключатели; новый отопитель.

Оперение и отделка кузова также отличаются. Это: новое рулевое колесо и кожух рулевой колонки; новая приборная панель; оцинкованные элементы кузовов и кабин; фиксаторы задних дверей для увеличения ресурса работы замков. Бампер получил интегрированную облицовку радиатора. Сдвижная дверь имеет усилители для надежности конструкции.

В этой статье опубликованы каталоги различных узлов и групп деталей для автомобилей "ГАЗель-Бизнес" и "ГАЗель-Бизнес Плюс" с разными двигателями: Cummins и УМЗ-4216. В каждой части каталога в ZIP архиве представлены чертежи в формате PDF и их расшифровки и спецификации в формате Excel.

Скачать каталог: Трансмиссия ГАЗ-3302 с CumminsЧасть 1: Трансмиссия ГАЗ-3302 с Cummins

- Сцепление и установка привода сцепления
- Коробка передач и ее установка
- Валы коробки передач и крышки
- Установка привода тормоза

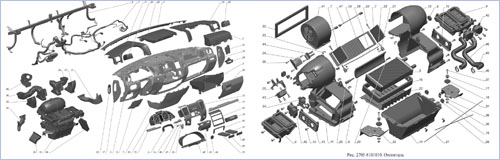

Скачать каталог: Панель приборов ГАЗель БизнесЧасть 2: Панель приборов ГАЗель Бизнес

- Ящик вещевой и его крышка
- Панель приборов и средний каркас
- Распределители и дефлекторы
- Отопитель
- Пепельница и ящик для документов

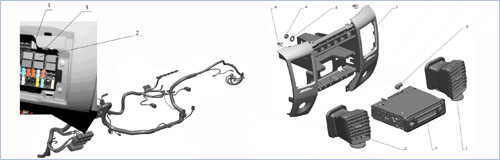

Скачать каталог: Спецификация панели приборов ГАЗель БизнесЧасть 3: Спецификация панели приборов

- Ящик вещевой и его крышка
- Спецификации панелей приборов для разных авто
- Распределители и дефлекторы
- Отопитель и средний каркас
- Пепельница и ящик для документов
Скачать каталог: Установка сцепления ГАЗель Плюс с двигателем УМЗЧасть 4: Установка сцепления ГАЗель Плюс с двигателем УМЗ

- Вилка сцепления
- Установка привода сцепления
- Цилиндр сцепления главный
- Цилиндр сцепления рабочий
- Кронштейн с педалями
Скачать каталог: Оперение и трубопроводы ГАЗель с двигателем CumminsЧасть 5: Оперение и трубопроводы ГАЗель с двигателем Cummins

- Установка панели приборов
- Установка трубопроводов двигателя
- Установка деталей оперения
Скачать каталог: Рулевое управление ГАЗель с двигателем УМЗЧасть 6: Рулевое управление ГАЗель с двигателем УМЗ

- Установка рулевого управления
- Установка насоса гидроусилителя руля (ГУР)
- Установка трубопроводов и шлангов
- Колонка рулевая и ее установка
- Наконечники и тяги рулевые
Скачать каталог: Установка приборов ГАЗель Плюс с двигателем УМЗЧасть 7: Установка приборов ГАЗель Плюс с двигателем УМЗ

- Установка датчика скорости
- Установка приборов

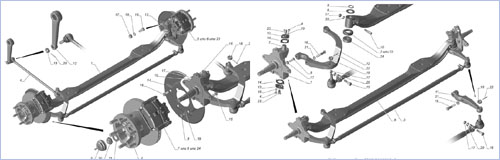

Скачать каталог: Ось передняя ГАЗель Плюс с двигателем УМЗЧасть 8: Ось передняя ГАЗель Плюс с двигателем УМЗ

- Ось передняя
- Тормоза оси передней

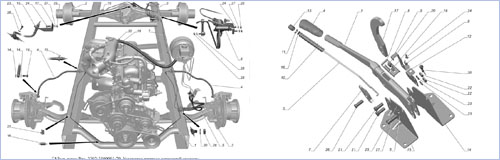

Скачать каталог: Тормозное управление ГАЗель Бизнес с двигателем УМЗЧасть 9: Тормозное управление ГАЗель Бизнес с двигателем УМЗ

- Установка привода тормозной системы
- Рычаг стояночного тормоза
- Суппорта (скобы) тормозов
- Регулятор давления и трубопроводы
- Вакуумный усилитель и цилиндры
Скачать каталог: Трансмиссия ГАЗель Бизнес с двигателем УМЗЧасть 10: Трансмиссия ГАЗель Бизнес с двигателем УМЗ

- Валы, оси и крышки коробки передач
- Синхронизаторы и штоки включения передач
- Рычаги переключения КПП
- Установка КПП на двигатель

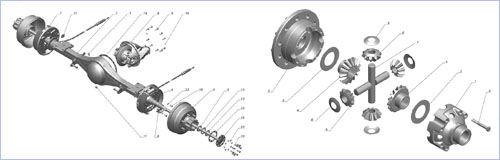

Скачать каталог: Задний мост ГАЗель Бизнес с двигателем УМЗЧасть 11: Задний мост ГАЗель Бизнес с двигателем УМЗ

- Мост задний с тормозами и ступицами
- Редуктор заднего моста
- Дифференциал с ведомой шестерней
Скачать каталог: Отопитель ГАЗель ПлюсЧасть 12: Отопитель ГАЗель Плюс

- Отопитель 2705-8101010

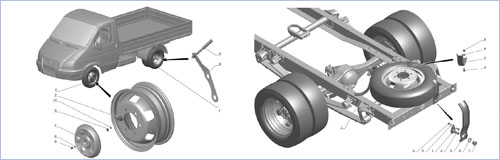

Скачать каталог: Колеса и ступицы ГАЗель Плюс с двигателем УМЗЧасть 13: Колеса и ступицы ГАЗель Плюс с двигателем УМЗ

- Установка колес и шин на автомобиле
- Ступицы, диски тормозные и барабаны
- Установка запасного колеса
Скачать каталог: Бампера и брызговики ГАЗель Плюс с двигателем УМЗЧасть 14: Бампера и брызговики ГАЗель Плюс с двигателем УМЗ

- Установка переднего бампера (буфера)
- Установка противоподкатного бруса
- Брызговики и передние панели

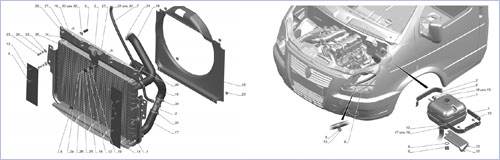

Скачать каталог: Система охлаждения ГАЗель Плюс с двигателем УМЗЧасть 15: Система охлаждения ГАЗель Плюс с двигателем УМЗ

- Установка системы охлаждения
- Установка расширительного бачка
- Установка расширительного бачка
- Шланги и пробки системы охлаждения

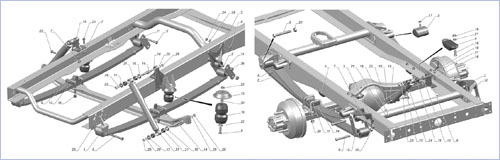

Скачать каталог: Подвеска ГАЗель Плюс с двигателем УМЗЧасть 16: Подвеска ГАЗель Плюс с двигателем УМЗ

- Установка передней и задней подвески
- Рессоры и листы рессор
- Кронштейны рессор

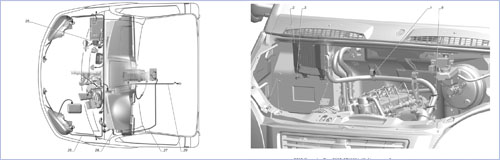

Скачать каталог: Электрооборудование ГАЗель с двигателем CumminsЧасть 17: Электрооборудование ГАЗель с двигателем Cummins

- Установка аккумуляторной батареи
- Установка выключателей и проводов
- Установка блока управления двигателем, реле и датчиков

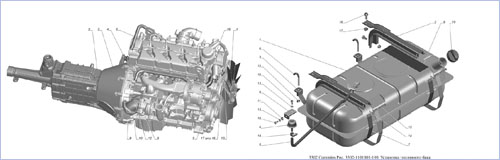

Скачать каталог: Системы охлаждения, питания и выпуска газов для ГАЗель с двигателем CumminsЧасть 18: Системы охлаждения, питания и выпуска газов для ГАЗель с двигателем Cummins

- Установка воздушного фильтра и его воздуховодов
- Укомплектованный двигатель Cummins и его установка
- Бак топливный, топливопроводы и фильтр тонкой очистки топлива
- Система охлаждения: вентилятор, радиатор, бачок, шланги
- Система выпуска газов

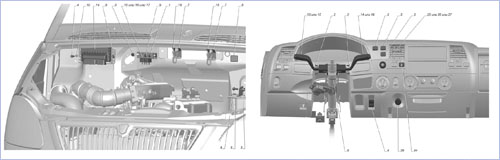

Скачать каталог: Электрооборудование ГАЗель с двигателем УМЗЧасть 19: Электрооборудование ГАЗель с двигателем УМЗ

- Установка аккумуляторной батареи
- Установка выключателей и проводов
- Установка реле, приборов и сигналов
- Установка фар, фонарей и плафонов освещения
