Мотор омывателя

В любом автомобиле можно найти систему для удаления загрязнений с ветрового (а иногда и заднего) стекла — стеклоомыватель. Основу данной системы составляет связанный с насосом электродвигатель. О моторах омывателей, их типах, конструкции и работе, а также об их покупке и замене — узнайте из статьи.


Что такое мотор омывателя

Мотор омывателя — компактный электрический двигатель постоянного тока, выступающий в качестве привода насоса автомобильного стеклоомывателя.

На каждом современном автомобиле предусмотрена система очистки ветрового стекла (а на многих машинах — и стекла двери задка) от загрязнений — стеклоомыватель. Основой данной системы выступает насос с приводом от мотора омывателя — с помощью этих агрегатов осуществляется подача жидкости к жиклерам (соплам) под давлением, достаточным для уверенной очистки стекла от загрязнений.

Поломка мотора стеклоомывателя во многих ситуациях может нарушить нормальную работу автомобиля, а иногда привести к аварийным ситуациям. Поэтому данную деталь при первых признаках неисправности следует заменить, а, чтобы сделать верный выбор, следует рассмотреть особенности и характеристики современных моторов стеклоомывателей.


Типы, конструкция и принцип работы моторов стеклоомывателя

Насосный узел омывателя с вынесенным мотором и погружным насосом
Насосный узел омывателя с вынесенным мотором и погружным насосом

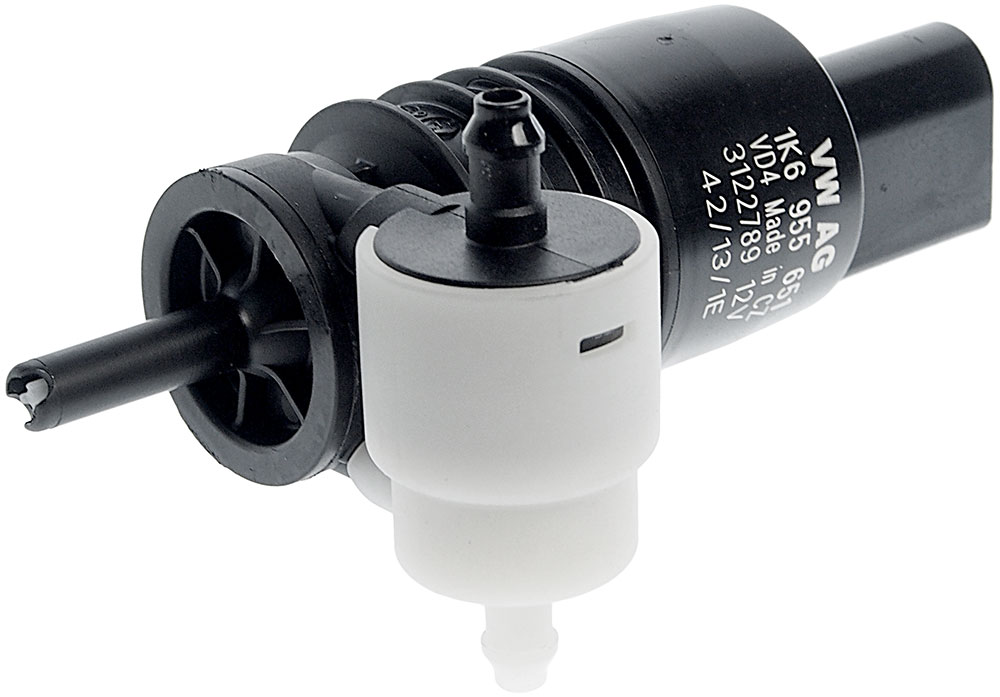

Мотор-насос омывателя с интегрированным электродвигателем
Мотор-насос с интегрированным электродвигателем

Современные стеклоомыватели оснащаются электромоторами постоянного тока на 12 и 24 В (в зависимости от напряжения бортовой сети), которые отличаются конструктивным исполнением:

  • Раздельные электродвигатель и насос;
  • Мотор-насосы — моторы, интегрированные в корпус насосов.

К первой группе относятся обычные маломощные электромоторы, используемые вместе с погружными насосами. В настоящее время такое решение почти не встречается на легковых автомобилях, но все еще достаточно широко используется в автотракторной технике (особенно отечественной). Электродвигатель этого типа помещается в герметичный пластиковый корпус, защищающий от попадания воды и загрязнений. Он с помощью кронштейна или выполненных в корпусе отверстий монтируется на бачок с омывающей жидкостью, соединяясь с расположенным внутри бачка насосом с помощью вала. На корпусе мотора обязательно предусмотрены клеммы для подключения к электросети автомобиля.

Ко второй группе относятся агрегаты, объединяющие в себе насос центробежного типа и электромотор. Основу конструкции составляет разделенный на два отсека пластиковый корпус с патрубками и вспомогательными отверстиями. В одном отсеке располагается насос: его основу составляет пластиковая крыльчатка, которая забирает жидкость от подающего патрубка (расположен на торце насоса, у оси крыльчатки), и отбрасывает ее к периферии корпуса (за счет центробежных сил) — отсюда жидкость под давлением через выпускной патрубок уходит в трубопроводную арматуру и к жиклерам. Для отвода жидкости на боковой стенке насосного отсека предусмотрен патрубок — он меньшего сечения, чем впускной, и расположен по касательной к окружности корпуса насоса. Во втором отсеке агрегата располагается электродвигатель, на его вал (пропущенный через перегородку между отсеками) плотно насажена крыльчатка насоса. Для предотвращения попадания жидкости в отсек с электродвигателем предусмотрено уплотнение вала. На наружной стенке агрегата расположен электрический разъем.

Как и в случае отдельного двигателя, мотор-насосы монтируются непосредственно на бачке стеклоомывателя. Для этого в бачке выполняются специальные ниши, расположенные у дна — так обеспечивается максимально полное использование омывающей жидкости. Монтаж выполняется без применения винтов или иного крепежа — для этого используются прижимные кронштейны или защелки. Причем впускной патрубок насоса сразу устанавливается в отверстие в бачке с резиновым уплотнителем, что делает ненужным применение дополнительных трубопроводов.

В свою очередь, мотор-насосы разделяются на три типа по производительности и особенностям работы:

  • Для подачи жидкости только на один жиклер омывателя;
  • Для подачи жидкости на два жиклера однонаправленного действия;
  • Для подачи жидкости на два жиклера двунаправленного действия.

Агрегаты первого типа имеют насос малой производительности, достаточной только для питания одного жиклера омывателя. В бачке стеклоомывателя устанавливается два или три (при наличии функции очистки заднего стекла) мотор-насоса, каждый подключается к электросистеме с помощью своего разъема. Такое решение требует применения большего числа деталей, однако при выходе из строя одного мотора сохраняется способность частичного обмыва стекла при загрязнении.

Агрегаты второго типа по конструкции аналогичны только что описанным, однако они имеют более высокую производительность за счет применения электродвигателя повышенной мощности и увеличения насоса. Мотор-насос может подключаться к арматуре омывателя двумя отдельными патрубками, ведущими на каждый жиклер, либо с помощью одного патрубка с дальнейшим разветвлением трубопровода на два потока (с помощью тройника в трубопроводной арматуре).

Агрегаты третьего типа устроены сложнее, они имеют и другой алгоритм работы. Основу мотор-насоса также составляет корпус, разделенный на два отсека, но в насосном отсеке выполнено два патрубка, между которыми располагается клапан — в один момент всегда может быть открыт только один из патрубков. Мотор данного устройства может вращаться в обе стороны — при изменении направления вращения под давлением жидкости срабатывает клапан, открывая то один патрубок, то другой. Обычно такие мотор-насосы используются для обмыва лобового и заднего стекла: при одном направлении вращения двигателя жидкость подается на жиклеры ветрового секла, при другом направлении вращения — на жиклер заднего стекла. Для удобства производители мотор-насосов окрашивают патрубки в два цвета: черный — для подачи жидкости на ветровое стекло, белый — для подачи жидкости на заднее стекло. Устройства двунаправленного действия позволяют сократить число мотор-насосов на автомобиле до одного — это снижает расходы и упрощает конструкцию. Однако в случае неисправности водитель полностью лишается возможности очистить стекла автомобиля.

Для подключения моторов и мотор-насосов используются стандартные клеммы типа «папа» различных типов: отдельные разнесенные (две клеммы, к которым подключаются две раздельные клеммы типа «мама»), с Т-образным расположением (для защиты от неправильного подключения) и различные двухклеммные разъемы в корпусах с защитными пластиковыми юбками и ключами для защиты от ошибочного соединения.

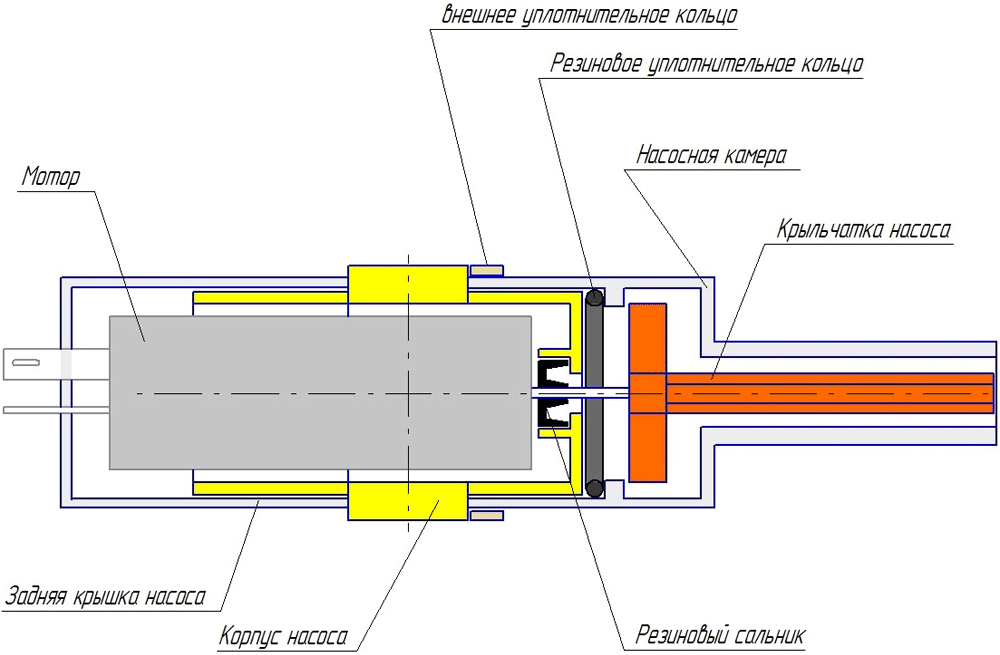

Общее устройство мотор-насоса омывателя
Общее устройство мотор-насоса омывателя

Как верно подобрать и заменить мотор омывателя

Выше уже указывалось, что стеклоомыватель важен для нормальной эксплуатации транспортного средства, поэтому его ремонт даже при незначительных поломках откладывать нельзя. Особенно это относится к мотору — если он вышел из строя, его следует осмотреть и попытаться отремонтировать, а если это невозможно, то заменить на новый. На замену следует использовать мотор или мотор-насос того же типа и модели, что был установлен ранее — только так есть гарантия, что стеклоомыватель будет функционировать надежно и эффективно. Если автомобиль уже не на гарантии, то можно попробовать подобрать агрегат другого типа, главное, чтобы он имел необходимые установочные размеры и производительность.

Выполнять замену деталей следует в соответствии с инструкцией по ремонту автомобиля. Как правило, эта работа проста, она сводится к нескольким операциям:

  1. Снять провод с клеммы АКБ;
  2. Снять разъем с мотора омывателя и трубопроводную арматуру с патрубка (патрубков) насоса;
  3. Демонтировать мотор или мотор-насос в сборе — для этого может потребоваться снять крышку с погружным насосом (на старых отечественных авто), либо убрать кронштейн или аккуратно вынуть агрегат из своей ниши в бачке;
  4. При необходимости — очистить посадочное место мотора или мотор-насоса;
  5. Установить новое устройство и произвести сборку в обратном порядке.

Если работы производятся на автомобиле с мотор-насосами, то под бачок рекомендуется поставить емкость, так как при демонтаже мотора из бачка может пролиться жидкость. А если выполняется замена мотор-насоса двунаправленного действия необходимо следить за правильностью подключения трубопроводов к патрубкам насоса. После монтажа нужно выполнить проверку работы стеклоомывателя, и, если допущена ошибка, поменять трубопроводы местами.

При правильном выборе и замене мотора омывателя вся система начнет работу без дополнительных настроек, обеспечивая чистоту стекол в любых погодных условиях.
